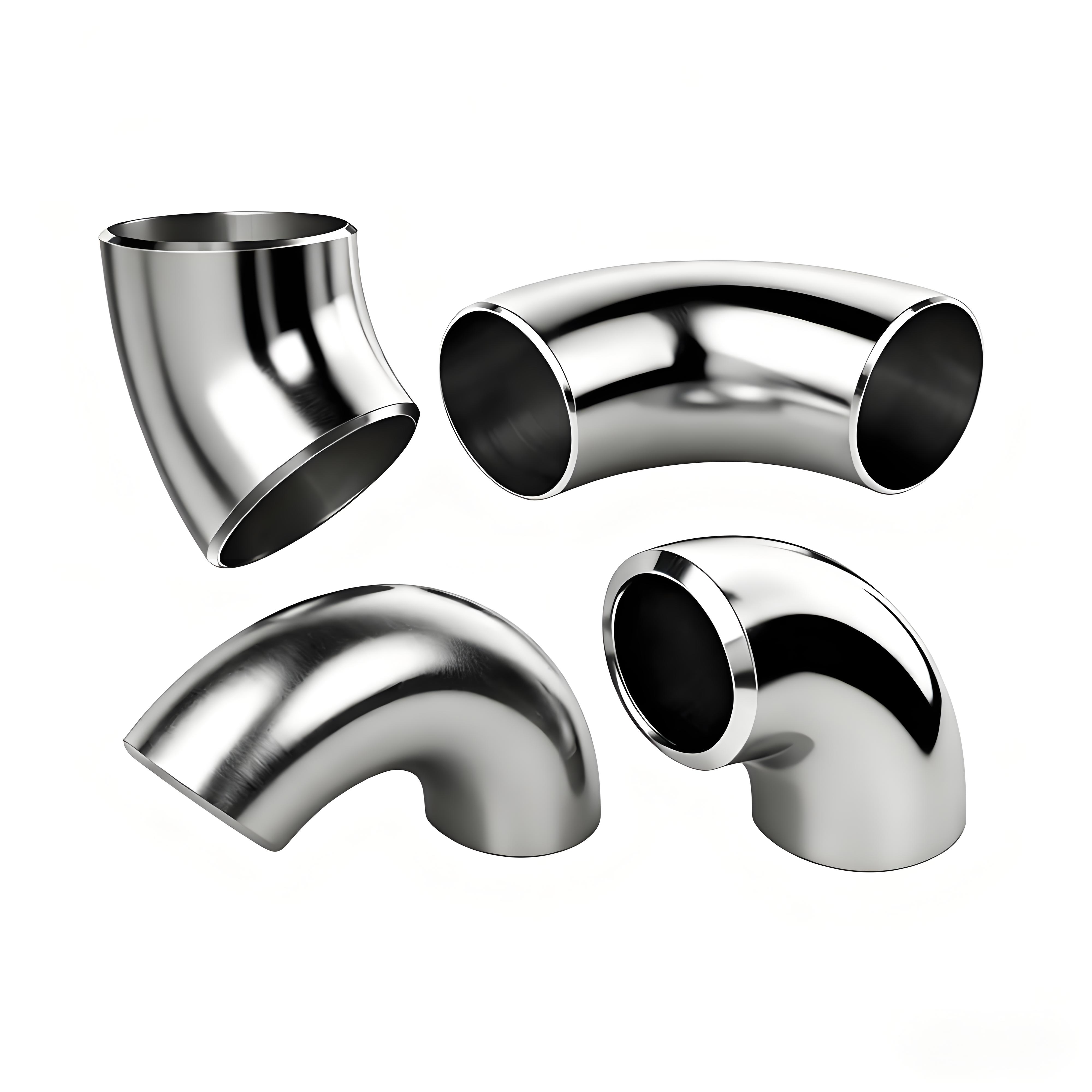

Coudes en acier inoxydable industriel 304 316
Les coudes en acier inoxydable de qualité industrielle sont des raccords de tuyauterie conçus avec précision pour modifier de manière fiable la direction du flux dans des systèmes de tuyauterie soumis à haute pression, haute température et à des environnements corrosifs. Contrairement aux raccords de qualité commerciale, ils sont fabriqués selon des normes de qualité strictes (par exemple, ASME B16.9) avec une traçabilité complète, garantissant des performances constantes dans les environnements industriels les plus exigeants. Réalisés en matériaux certifiés ASTM tels que 304/304L et 316/316L, ils offrent une intégrité structurelle et une durée de service inégalées.
- Il y a un problème?
S'il vous plaît contactez-nous pour vous servir!
Pression et température robustes : Conçu pour résister à des conditions de fonctionnement extrêmes sans déformation ni défaillance, assurant la sécurité et la continuité du système.
Conformité complète aux normes internationales : Fabriqué conformément aux normes ASME, ANSI, DIN et autres normes mondiales, garantissant une précision dimensionnelle, une compatibilité et une prévisibilité des performances.
Résistance supérieure à la corrosion et à l'érosion : Le choix optimal pour manipuler des produits chimiques agressifs, des boues abrasives et des fluides à haute pureté, réduisant considérablement les temps d'arrêt et les coûts de maintenance.
Procédé de fabrication maîtrisé : De la sélection des matériaux à la finition finale, chaque étape est contrôlée afin de fournir des produits sans défaut, dotés d'une excellente soudabilité et de propriétés mécaniques élevées.
Traçabilité des matériaux : Des certificats d'essai d'usine (MTC) sont disponibles, fournissant une analyse chimique et mécanique complète pour l'assurance qualité et les audits de conformité.
|
CatégorieParamètre |
SpécificationsDétaillées |
|
Normes de fabrication |
ASME B16.9 : Raccords forges soudés bout à bout fabriqués en usine (dimensions, tolérances, classes de pression). |
|
Normes de matériaux |
ASTM A403 : Spécification standard pour les raccords de tuyauterie en acier inoxydable austénitique laminé (Couvre WP 304, 304L, 316, 316L, etc.). |
|
Certifications et essais |
PED 2014/68/UE : Certification selon la directive équipements sous pression (UE). |
|
Traçabilité des matériaux |
Certificat de contrôle d'usine (MTC) conforme à EN 10204 3.1/3.2 fourni avec chaque livraison, garantissant une traçabilité complète depuis l'usine jusqu'au produit fini. |
|
CatégorieParamètre |
ASTMA403Grade |
UNSNo. |
C(%) |
Mn(%) |
Si(%) |
P(%) |
S(%) |
Cr(%) |
Ni(%) |
Mo(%) |
Autres |
|
Grades Communs |
WP304 |
S30400 |
0.08 |
2.00 |
1.00 |
0.045 |
0.030 |
18.0-20.0 |
8.0-11.0 |
- |
- |
|
WP304L |
S30403 |
0.035 |
2.00 |
1.00 |
0.045 |
0.030 |
18.0-20.0 |
8.0-13.0 |
- |
- |
|
|
WP316 |
S31600 |
0.08 |
2.00 |
1.00 |
0.045 |
0.030 |
16.0-18.0 |
10.0-14.0 |
2.00-3.00 |
- |
|
|
WP316L |
S31603 |
0.035 |
2.00 |
1.00 |
0.045 |
0.030 |
16.0-18.0 |
10.0-14.0 |
2.00-3.00 |
- |
|
|
Qualités spéciales |
WP321 |
S32100 |
0.08 |
2.00 |
1.00 |
0.045 |
0.030 |
17.0-19.0 |
9.0-12.0 |
- |
Ti ≥ 5xC% |
|
WP347 |
S34700 |
0.08 |
2.00 |
1.00 |
0.045 |
0.030 |
17.0-19.0 |
9.0-13.0 |
- |
Nb ≥ 10xC% |
|
|
Duplex 2205 |
S31803 |
0.030 |
2.00 |
1.00 |
0.030 |
0.020 |
21.0-23.0 |
4.5-6.5 |
2.5-3.5 |
N 0,08-0,20 |
|
Catégorie de paramètres |
Exigences détaillées en matière de tolérances |
|
Diamètre extérieur (D) |
NPS 1/2 à 1½ : ±0,8 mm |
|
Épaisseur de paroi (t) |
L'épaisseur en tout point ne doit pas être inférieure à 87.5%de l'épaisseur de paroi nominale. |
|
Centre à extrémité (A) |
coudes 90° et 180° LR : ±3 mm (NPS 3/4 à 24) |
|
Tolérance angulaire (θ) |
Tous les angles : ±0,5° |
|
Chanfrein d'extrémité |
Angle de chanfrein : 37,5° ± 2,5° |
|
Classe |
Résistance à la traction (Min) |
Limite d'élasticité (0,2 % de décalage, Min) |
Allongement (% , Min) |
Dureté (Max) |
Pression nominale |
|
WP304 |
515 MPa |
205 MPa |
30% |
HB 192 |
Varie selon le numéro de calibre. Identique au tube correspondant du même matériau et de la même épaisseur de paroi. Les tableaux des pressions-températures admissibles selon ASME B31.3 peuvent être fournis. |
|
WP304L |
485 MPa |
170 MPa |
30% |
HB 192 |
|
|
WP316 |
515 MPa |
205 MPa |
30% |
HB 192 |
|
|
WP316L |
485 MPa |
170 MPa |
30% |
HB 192 |
|
|
Duplex 2205 |
620 MPa |
450 MPa |
25% |
HB 290 |
|
Type d'essai |
Standard |
Fréquence/Exigence |
|
Inspection dimensionnelle |
ASME B16.9, Plans du client |
100% |
|
Examen visuel (VT) |
ASME B16.9, MSS SP-55 |
100 % pour les défauts de surface, fissures, rayures, etc. |
|
Essai de ressuage (PT) |
ASTM E165 / ISO 3452 |
Selon les exigences de la commande, sur les soudures et les zones critiques (échantillonnage ou 100 %). |
|
Essai radiographique (RT) |
ASTM E94 / ISO 17636 |
Selon les exigences de la commande, généralement pour les coudes soudés. |
|
Essai hydrostatique |
Sur demande |
Non standard, mais disponible sur demande. |
|
PMI (Identification positive du matériau) |
Sur demande |
Vérification de la nuance du matériau à l'aide d'un analyseur XRF portable. |
|
Mesure de la rugosité de surface |
Sur demande |
Pour les raccords électropolis (EP), la valeur Ra peut être mesurée. |
|
Classe |
Description |
Application |
|
Décapé et passivé |
Traitement chimique permettant d'éliminer les calamines et les teintes thermiques dues au soudage, en restaurant la couche passive résistante à la corrosion. |
Applications industrielles standard. |
|
Polissage mécanique |
Polissage abrasif offrant différentes finitions (par exemple, 180#, 240#, 320#) pour un aspect brillant. |
Industrie agroalimentaire, laitière, architecture. |
|
Électropolissage (EP) |
Procédé électrochimique produisant une surface ultra-lisse, stérile et micro-propre. L'Ra peut être inférieur à 0,5 µm. |
Haute pureté extrême : semi-conducteurs, pharmaceutique (FDA), biotechnologie, systèmes de gaz purs. |
|
Emballage |
Standard : Caisses/palettes en bois avec emballage intérieur en plastique imperméable. Extrémités filetées avec protecteurs en plastique. |
Remarque : Cette fiche technique fournit des spécifications générales. Les exigences spécifiques doivent être confirmées pour chaque commande. Des spécifications et finitions personnalisées sont disponibles sur demande.

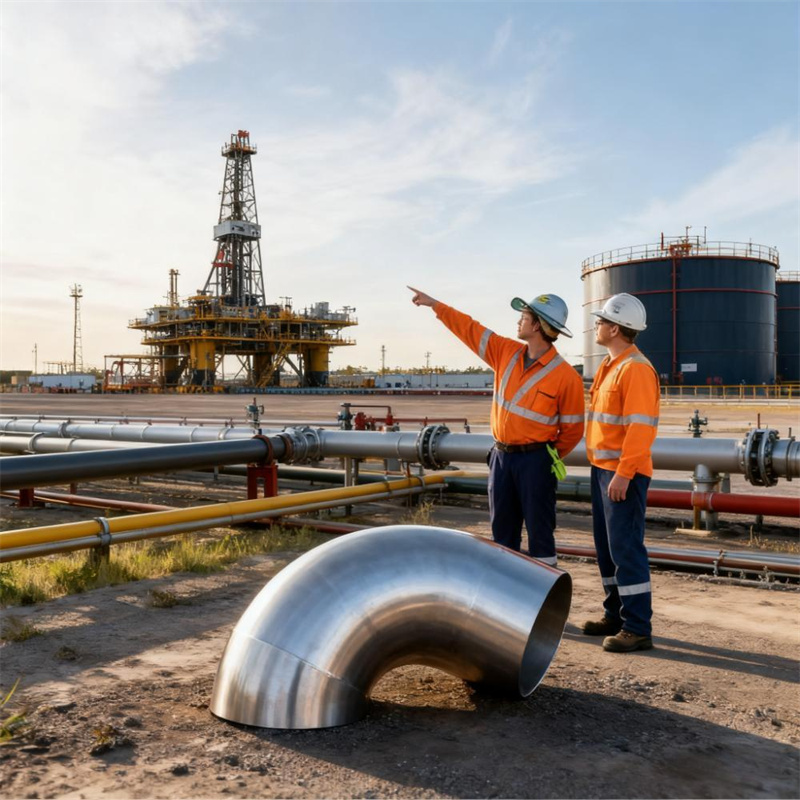

Pétrole et gaz (amont, aval, aval)

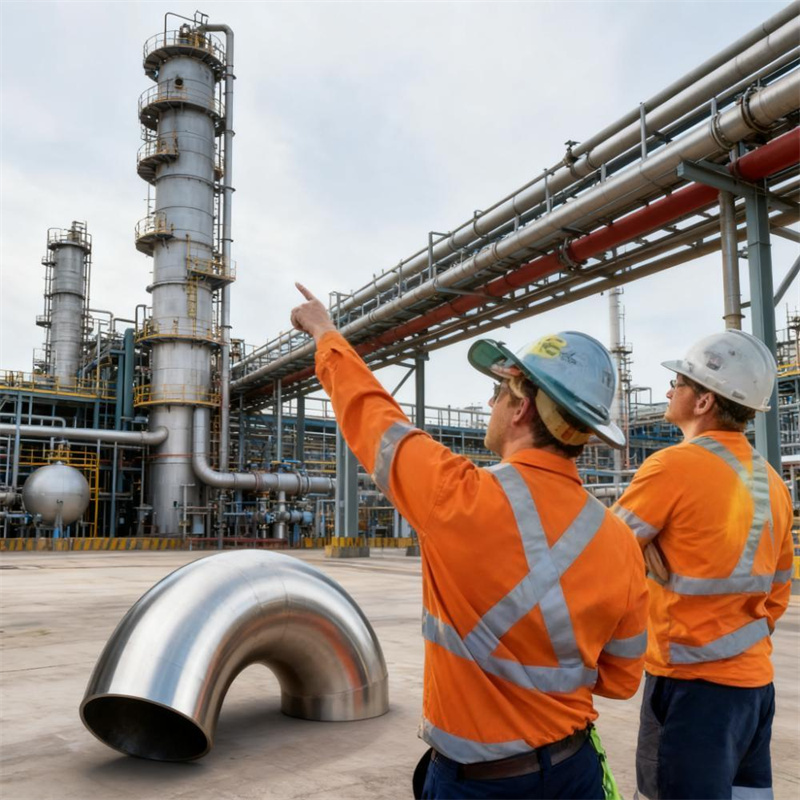

Transformation chimique et pétrochimique

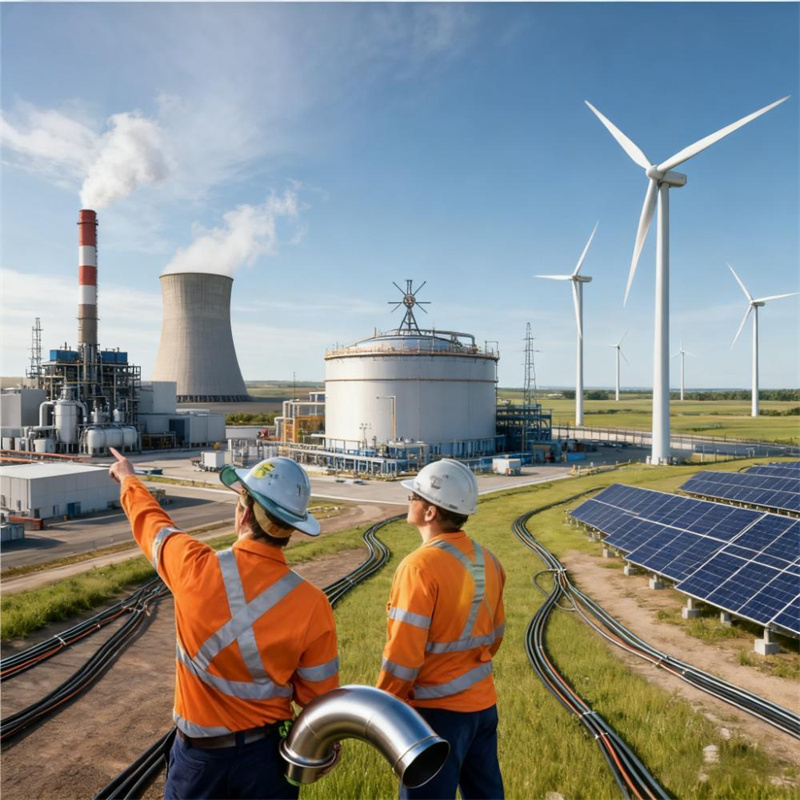

Production d'électricité (fossile, nucléaire, renouvelable)

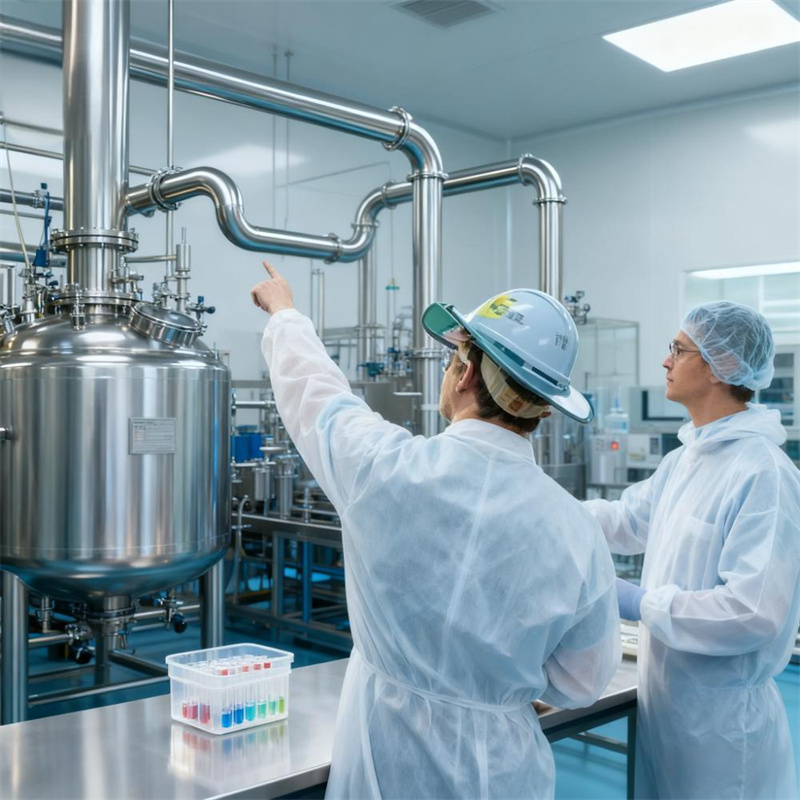

Pharmacie et traitement biologique (avec finitions EP/MP)

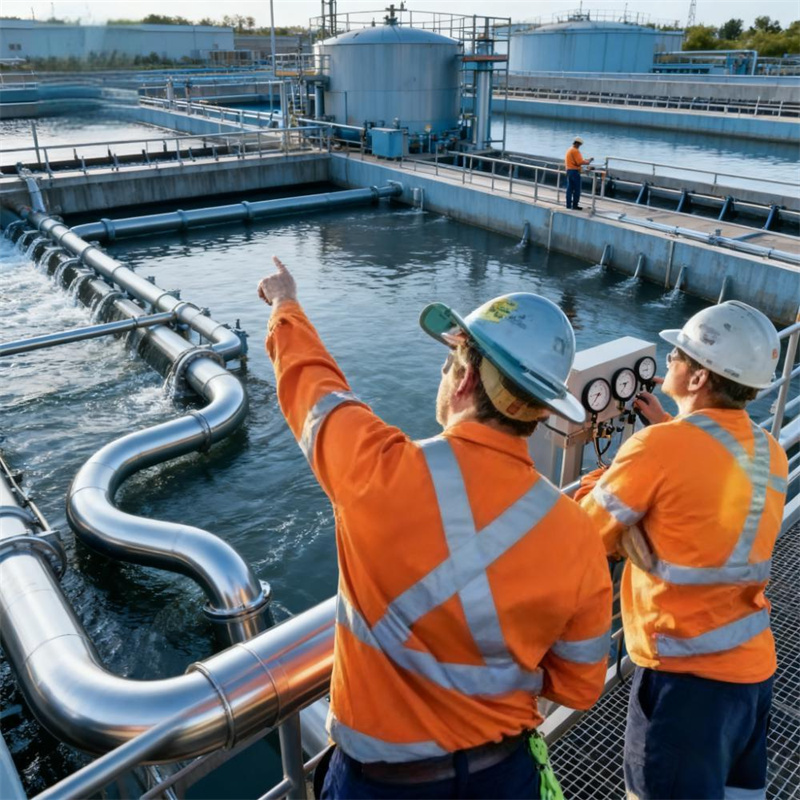

Traitement de l'eau et des eaux usées

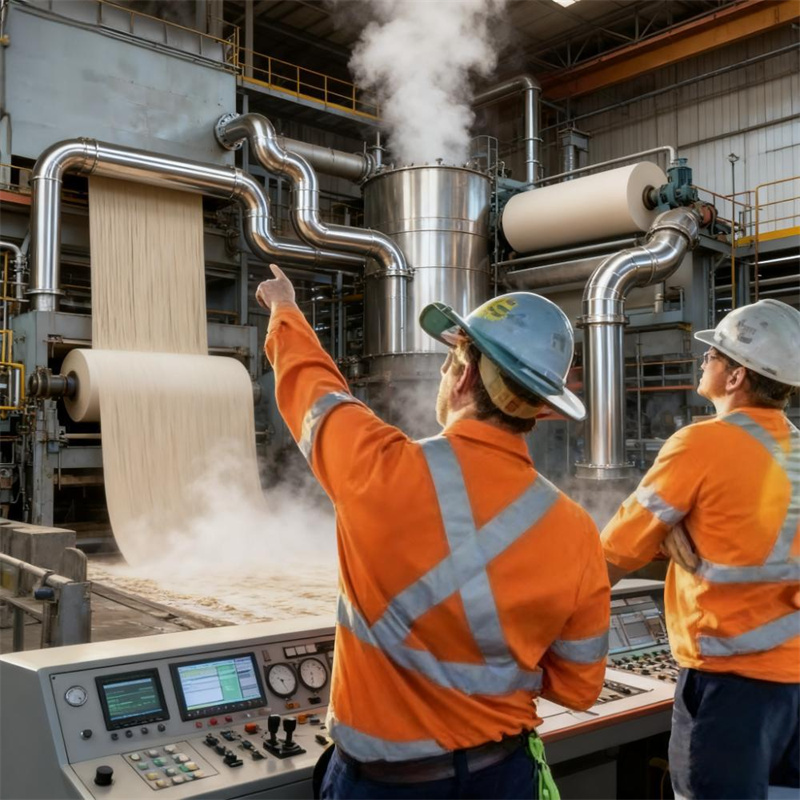

Fabrication de pâte à papier et de papier

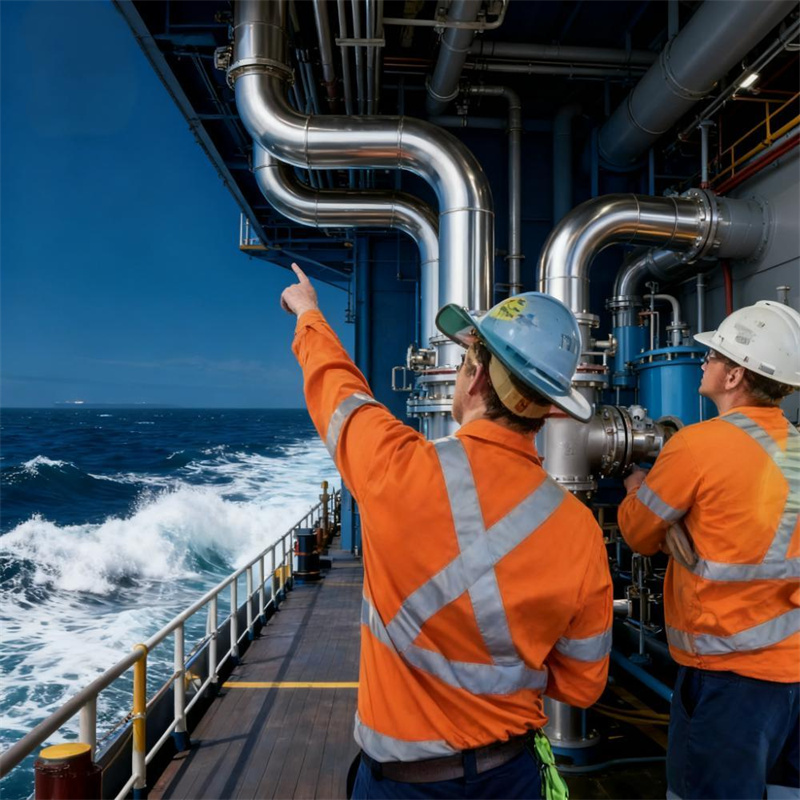

Systèmes marins et offshore
Stratégie de stockage agressive : Nous maintenons un stock de sécurité important de références populaires (304/304L, 316/316L) et de dimensions afin de prendre en charge les commandes urgentes et garantir une livraison rapide.
Intégration logistique : Nous sommes votre département logistique à l'étranger. Nous gérons tout, de la consolidation au dédouanement, en passant par la planification optimale des itinéraires d'expédition, en proposant des conditions FOB, CIP, DAP ou EXW adaptées à vos besoins.
Guidance expert : Notre équipe possède une solide expertise technique pour vous aider dans le choix des matériaux (par exemple, 304 contre 316 pour votre application), les calculs de pression admissible et la conformité aux normes, évitant ainsi des erreurs coûteuses.
Communication Transparente : Suivi en temps réel des commandes et mises à jour proactives. Vous êtes en relation avec un chargé de compte professionnel parlant couramment anglais, et non avec un vendeur d'usine impersonnel.
Chaîne d'approvisionnement préqualifiée : Nous avons établi des partenariats à long terme avec un réseau sélectionné de fabricants certifiés ISO. Nous effectuons des audits rigoureux des usines en votre nom, garantissant que chaque coudé répond aux spécifications indiquées (ASME B16.9, ASTM A403).
Inspection en plusieurs étapes : Nos équipes dédiées de contrôle qualité effectuent des vérifications en cours de production et des inspections avant expédition, vous fournissant des rapports détaillés (y compris la vérification dimensionnelle, visuelle et des certificats de contrôle matériel) afin d'éliminer les risques de qualité avant l'expédition.
Marque et emballage personnalisés : Nous proposons le marquage privé, l'emballage sur mesure et des solutions de conditionnement groupé pour vous aider à renforcer votre identité de marque sur le marché.
Quantités minimales de commande et conditions de paiement flexibles : Nous répondons aussi bien aux projets à gros volumes qu'aux petites commandes d'essai. Nous offrons des conditions de paiement sécurisées et flexibles (virement bancaire, lettre de crédit) afin de développer des partenariats solides et durables.
Au-delà des coudes : Nous fournissons l'ensemble de l'assemblage. Approvisionnez-vous en coudes, tubes, brides, vannes et outils en acier inoxydable auprès d'un interlocuteur unique, réduisant ainsi la complexité des achats, les coûts logistiques et la charge de communication.
