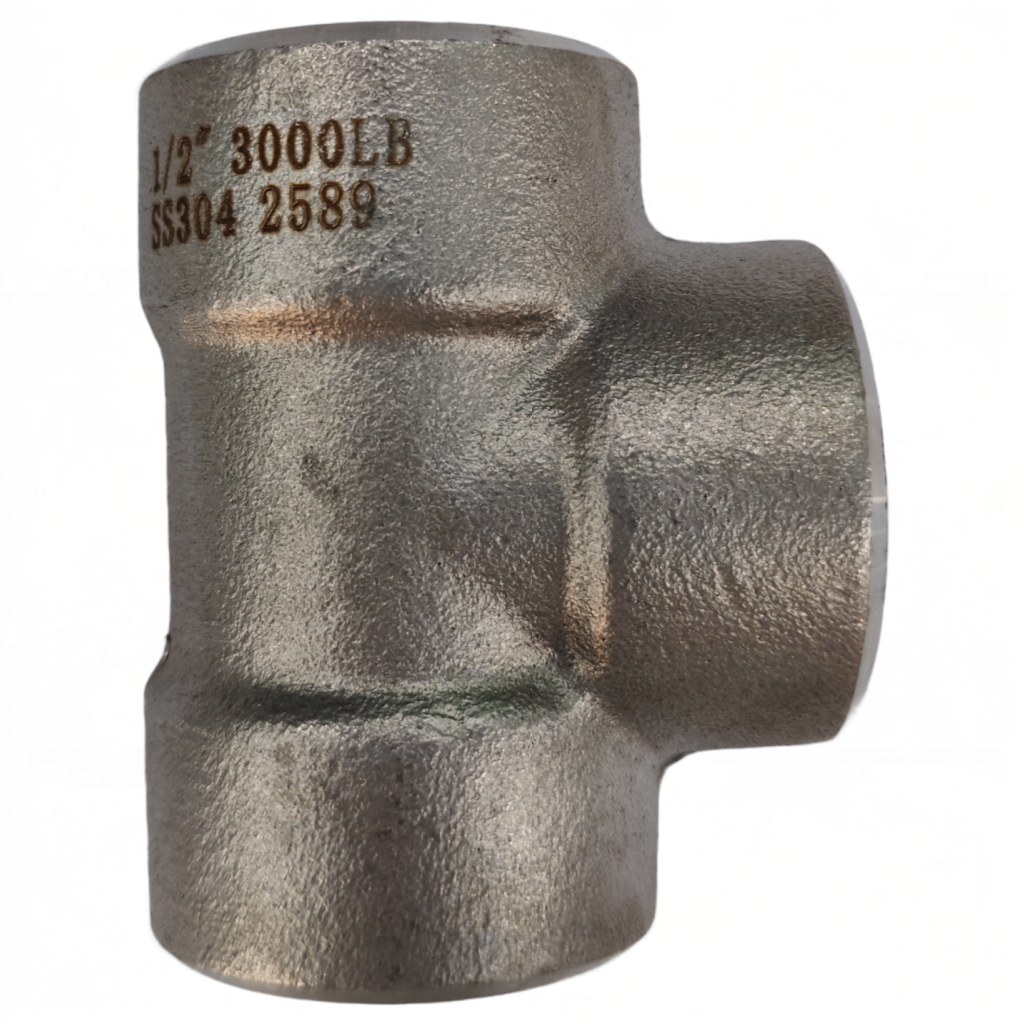

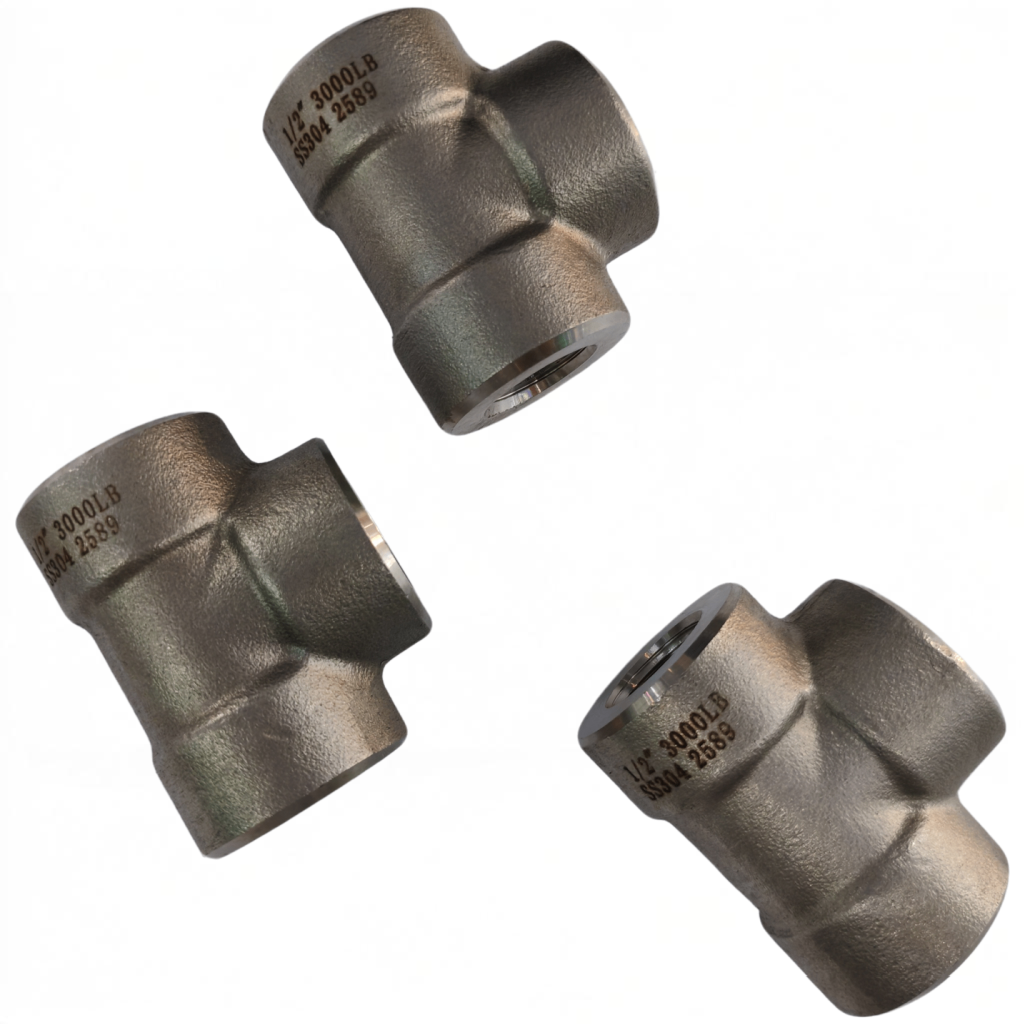

توصيلات التثليث الصناعية المصنوعة من الفولاذ المقاوم للصدأ

المواسير المصنوعة من الفولاذ المقاوم للصدأ على شكل حرف T تُعد وصلات ضغط بالغة الأهمية تُستخدم لدمج أو تقسيم تدفق السوائل، وتُصنَّف إلى نوعين: وصلات T متساوية القطر ووصلات T متناقصة القطر. وتُصنع هذه المنتجات وفقًا لمعايير مثل ASME B16.9 وGB/T 12459، وبمواد تتراوح بين الدرجتين 304/304L و316/316L. وهي متوفرة بأحجام تتراوح بين DN15 وDN1200، وب Grades سماكة الجدار من Sch5S إلى XXS. وتُصنع هذه الوصلات باستخدام عمليات التوسيع الهيدروليكي أو التشكيل الحراري، وتتعرّض بعد ذلك لمعالجة الغسل الحمضي والتفعيل (Passivation) قبل الشحن. كما يتوفر اختبار غير مدمر، مثل الاختبار الإشعاعي (Radiographic Testing)، لضمان مطابقتها لمتطلبات الضغط ومقاومة التآكل في التطبيقات الصعبة في قطاعات النفط والكيماويات والصناعات الدوائية.

استفسار اتصل بنا تنزيل

الوصف

هل توجد مشكلة؟
يرجى الاتصال بنا لخدمتكم!

+86-15710108231

[email protected]

استفسار

الوصف

المزايا الصناعية الأساسية

مقاومة للتآكل والضغط العالي: مصنوع من الفولاذ المقاوم للصدأ من النوع 304/316L، ويتمتع بمقاومة عالية للأحماض والقلويات ودرجات الحرارة المرتفعة، ومدى تصنيفات الضغط يتراوح بين Sch5S وXXS، مما يلبي متطلبات النقل عالي الضغط.

معايير صارمة: مُصنَّع وفقًا لمعايير ASME B16.9 وGB/T 12459، ما يضمن دقة عالية في التوصيل وانخفاض خطر التسرب.

عمليات التصنيع الموثوقة: يؤدي التوسيع الهيدروليكي أو التشكيل الساخن إلى ضمان تجانس سماكة الجدار، وكثافة البنية المجهرية، وغياب عيوب اللحام، مما ينتج عنه عمر افتراضي طويل في ظل الإجهادات المتكررة.

المعالجة السطحية والتفتيش: تُحسِّن عملية الغسل الحمضي والتسبيط مقاومة التآكل. كما يتوفر دعم لطرق الفحص غير التدميري، مثل الفحص بالأشعة السينية، لضمان التسليم خاليًا من العيوب.

المدى الكامل للأحجام: متوفرة بأحجام تتراوح بين DN15 وDN1200، مع سلسلة كاملة من التوصيلات المتساوية والمُقلِّصة لتلبية تصاميم أنظمة الأنابيب المعقدة.

توصيلات التثليث المصنوعة من الفولاذ المقاوم للصدأ: المواصفات الفنية وورقة البيانات

المواصفات الفنية	التفاصيل / الخيارات
اسم المنتج	وصلة فولاذ مقاوم للصدأ على شكل حرف T متساوية القطر / متناقصة القطر (وصلات لحام طرف بيضاوي)
معايير التصميم	ASME B16.9، ASME B16.25 (نهايات مائلة)، GB/T 12459، GB/T 13401، MSS SP-43 (جدار رقيق)، EN 10253 (اختياري)
درجات المواد	• 304/304L – ASTM A403 WP304/WP304L، UNS S30400/S30403 • 316/316L – ASTM A403 WP316/WP316L، UNS S31600/S31603 • مزدوج – سبيكة 2205 (UNS S31803/S32205)، وسبيكة 2507 (اختياري) • سبائك النيكل – إنكونيل 625، مونيل 400 (حسب الطلب)
نطاق الأبعاد	• القطر الاسمي للأنابيب (NPS): ½ بوصة – 48 بوصة (DN15 – DN1200) • القطر الخارجي: 21.3 مم – 1219 مم • قطر فرع التوصيلة الثلاثية المُصغَّرة: حتى حجمين أصغر من القطر الرئيسي (نسبة تخصيص متاحة)
سماكة الجدار (جدول السماكة):	Sch5S، Sch10S، Sch20، Sch30، Sch40، Sch40S، Sch60، Sch80، Sch80S، Sch100، Sch120، Sch140، Sch160، XXS، STD، XS
تصنيف الضغط	• الفئة 150 – الفئة 2500 (استنادًا إلى المادة وجدول التصنيع) • أقصى ضغط تشغيلي يصل إلى 420 بار (6000 رطل/بوصة مربعة) حسب الدرجة وسماكة الجدار
نطاق درجة الحرارة	• الفولاذ المقاوم للصدأ 304/304L: من –196°م إلى 800°م (من –320°ف إلى 1472°ف) • الفولاذ المقاوم للصدأ 316/316L: من –196°م إلى 815°م (من –320°ف إلى 1500°ف) • مناسب للتطبيقات الكريوجينية وعالية الحرارة
نهايات التوصيل	نهايات مائلة (قياسية) وفقًا لمعيار ASME B16.25، ونهايات مربعة اختيارية، ونهايات عادية للتطبيقات الانزلاقية
عملية التشكيل	• التشكيل البارد (التورم الهيدروليكي): القطر الاسمي (NPS) ≤ 16 بوصة – هيكل غير ملحوم وتوزيع متجانس لسماكة الجدار • التشكيل الساخن (البثق/الضغط): القطر الاسمي ≥ 18 بوصة أو جدار سميك — مع إزالة الإجهادات، وهيكل حبيبي كثيف • التصنيع الملحوم: للأقطار الكبيرة (>48 بوصة) أو التصاميم المخصصة
المعالجة السطحية	• التخليل والتبلور: معياري، يزيل طبقة الأكسيد، ويُعيد مقاومة التآكل • التلميع الميكانيكي: تشطيب بخامة من 180 إلى 400 درجة للاستخدامات الصحية والصيدلانية وذات المواصفات الغذائية • التنعيم الكهربائي: متوفر لمتطلبات النظافة الفائقة (Ra ≤ 0.4 ميكرومتر)
التسامح الأبعاد	• تسامح القطر الخارجي: ±1.6 مم للقطر الاسمي ≤ 10 بوصة؛ ±0.75% للقطر الاسمي ≥ 12 بوصة • سمك الجدار: ±12.5% • أبعاد من المركز إلى الطرف: ±2 مم (قياسي)، وتتوفر تحملات أضيق
الفحص والاختبار	• الفحوصات الروتينية: فحص بصري بنسبة 100٪، وفحص الأبعاد (باستخدام كاليبر فيرنييه، والمقاييس الحلزونية، وجهاز إسقاط الملامح)، وتحديد نوع المادة (تحليل معدني بورتاتي) • الاختبارات الميكانيكية: اختبار الصلادة (HRB/HRC)، واختبار الشد، واختبار التسطيح (حسب الحاجة) • خيارات الفحص غير التدميري (NDT): الفحص بالأشعة السينية (RT) – كاملاً أو عينات، والفحص بالموجات فوق الصوتية (UT)، واختبار الاختراق السائل (PT)، واختبار الجسيمات المغناطيسية (MT) • اختبارات الضغط: اختبار الضغط الهيدروستاتيكي (حتى 1.5 مرة من ضغط التصميم)، واختبار الضغط الهوائي • التقارير: شهادة اختبار المصنع (MTC) وفقًا للمعيار EN 10204 من النوع 3.1 أو 3.2، وتقارير التفتيش من أطراف ثالثة (SGS، BV، TÜV)
العلامة	الحفر بالليزر أو الختم: شعار الشركة المصنِّعة، المعيار، درجة المادة، القطر الاسمي (NPS)، الجدول الزمني، رقم الدفعة الحرارية، وختم التفتيش (وفقًا لمعيار MSS SP-25)
التغليف	• الأحجام الصغيرة: كيس بلاستيكي + علبة كرتونية + باليت خشبي من الخشب الرقائقي • مقاسات كبيرة: صناديق خشبية أو باليتات ذات هيكل فولاذي، وأغطية بلاستيكية في كلا الطرفين، وطلاء زيت مقاوم للصدأ • معيار التصدير: تحميل الحاويات مع تثبيت معزَّز
الشهادات	ISO 9001:2015، PED 2014/68/EU (علامة CE)، IBR (لوائح الغلايات الهندية)، CRN (كندا)، API Q1 (اختياري)
الصناعات والتطبيقات	• النفط والغاز – المرحلة الأولية، والوسطى، والنهائية • المعالجة البتروكيماوية والكيميائية • توليد الطاقة – نووي، حراري، متجدد • الأغذية والمشروبات – خطوط صحية • الصناعات الدوائية والتكنولوجيا الحيوية – تركيبات غرف نظيفة • الهندسة البحرية وبناء السفن • معالجة المياه وتقطيرها
المدة الزمنية للتسليم	• الأحجام القياسية: 7–15 يومًا • أقطار كبيرة / درجات خاصة: 20–30 يومًا • خدمة سريعة: متاحة للعناصر المتوفرة في المخزون
معلومات الطلب	لضمان تحديد المواصفات بدقة، يُرجى تزويدنا بما يلي: ١. المعيار (ASME، GB، EN) ٢. النوع (متساوٍ / مُناقص) ٣. درجة المادة ٤. القطر الاسمي للأنابيب (NPS) والجدول الزمني (الفرع × الفرع للأنواع المُناقصة) 5. الكمية ٦. متطلبات الفحص (إن وُجدت)
إضافات اختيارية ذات قيمة مضافة	• شهادة المستوى ٣.٢ (يتم التحقق منها من قِبل طرف ثالث) • تغليف مخصص مع وضع تسميات تحتوي على رموز شريطية • طلاء خاص (زيت مقاوم للصدأ، إيبوكسي، مجلفن) • تنسيق التسليم حسب نظام التوريد في الوقت المناسب (JIT) • وضع علامات مسبقة للتثبيت لضمان إمكانية تتبع المشروع

تصنيف شامل لتوصيلات التثليث الصناعية المصنوعة من الفولاذ المقاوم للصدأ

التصنيف حسب النوع الهيكلي

التوصيلات الثلاثية ذات القطر المتساوي / التوصيلات الثلاثية المُصغَّرة: في التوصيلات الثلاثية ذات القطر المتساوي، يكون قطر الأنبوب الرئيسي والأنبوب الفرعي متماثلًا، وتُستخدم للحفاظ على توازن التدفق والضغط عند نقطة التفرع. أما في التوصيلات الثلاثية المُصغَّرة، فيكون قطر الأنبوب الفرعي أصغر من قطر الأنبوب الرئيسي، وتُستخدم لتوصيل الفروع ذات الأقطار المختلفة أو لتنظيم التدفق.

التصنيف حسب طريقة التوصيل

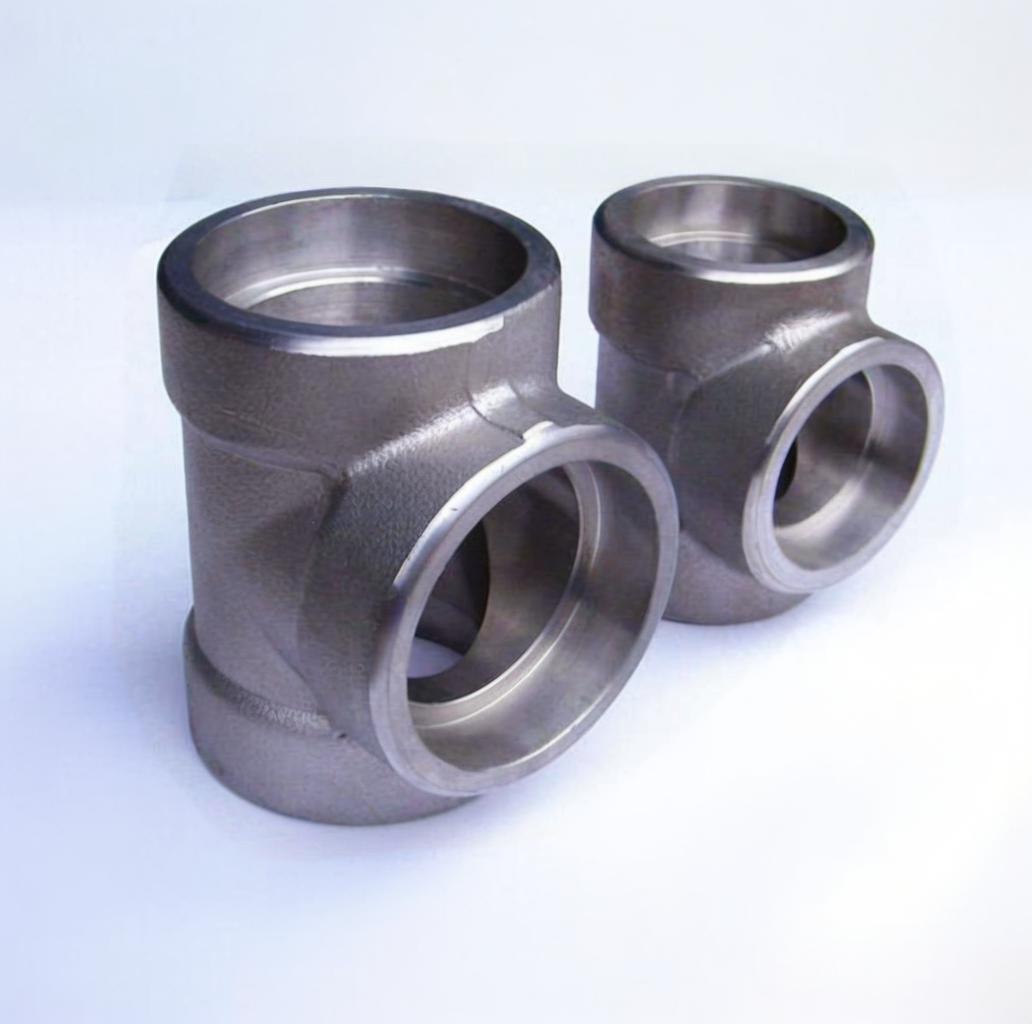

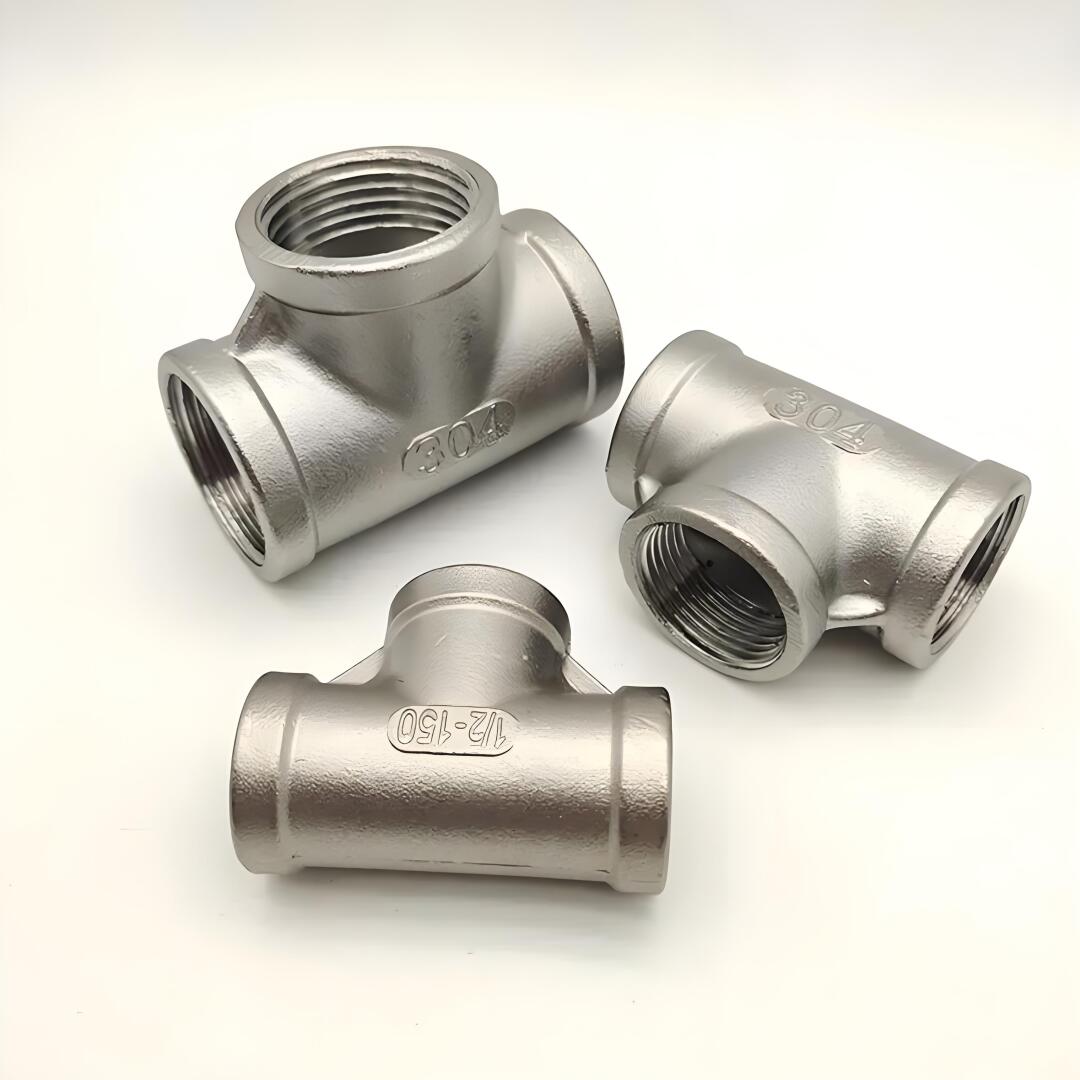

توصيلات ثلاثية ملحومة بالتقابُل / توصيلات ثلاثية ملحومة بالتجويف / توصيلات ثلاثية ذات خيوط: تتميز التوصيلات الثلاثية الملحومة بالتقابُل بحواف مائلة للحام بالتقابُل، وهي مناسبة للتطبيقات ذات الضغط العالي ودرجة الحرارة العالية والأقطار الكبيرة. أما التوصيلات الثلاثية الملحومة بالتجويف فلها نهايات مجوفة للحام بالتجويف، وتُستخدم في الأنظمة ذات الأقطار الصغيرة والضغط العالي. والتوصيلات الثلاثية ذات الخيوط تحتوي على خيوط داخلية للتوصيلات الملولبة، وهي مناسبة للتطبيقات ذات الضغط المنخفض والأقطار الصغيرة والتي تتطلب سهولة التركيب والفك.

التصنيف حسب عملية التصنيع

توصيلات ثلاثية بدون لحام / توصيلات ثلاثية ملحومة: المواسير ذات الشكل T السلسة تُصنع عن طريق البثق الساخن أو التشكيل البارد لقطع الأنابيب؛ ولا تحتوي على أي لحامات، ولها مقاومة عالية، وتصلح للاستخدام في الظروف ذات الضغط العالي والبيئات المسببة للتآكل. أما المواسير ذات الشكل T الملحومة فتُصنع عن طريق لف صفائح الفولاذ ثم لحامها؛ وهي مناسبة للأقطار الكبيرة أو الأحجام غير القياسية، وتكاليفها أقل.

تصنيف حسب المادة

الفولاذ المقاوم للصدأ الأوستنيتي / الفولاذ المقاوم للصدأ ثنائي الطور / الأوستنيتي الفائق / سبائك النيكل: يتميّز الفولاذ المقاوم للصدأ الأوستنيتي (304/304L، 316/316L) بمقاومة ممتازة للتآكل، حيث يمتاز الصنف 316L بقدرته على مقاومة تآكل أيونات الكلوريد. ويتميز الفولاذ المقاوم للصدأ ثنائي الطور (2205، 2507) بمقاومته العالية والمقاومة الجيدة لتآكل الإجهادات. أما الأوستنيتي الفائق (904L، 254SMO) فيقدّم مقاومةً قويةً للأحماض القوية وتآكل النقاط. وتناسب سبائك النيكل (إنكونيل 625، مونيل 400، هاستيلوي C276) البيئات شديدة الحرارة والشديدة الضغط والشديدة التآكل.

التصنيف حسب تصنيف الضغط وسماكة الجدار

Sch5S – XXS / Class 150 – 2500: تتراوح درجات سماكة الجدار من Sch5S إلى XXS؛ وكلما زاد الرقم، زادت سماكة الجدار وقدرته على تحمل الضغط. وتتوافق تصنيفات الضغط، التي تتراوح بين Class 150 و2500، مع نطاقات ضغط تصميم مختلفة.

التصنيف حسب مواصفات الأبعاد

قطر صغير / قطر متوسط / قطر كبير / قطر كبير جدًّا: يُستخدم القطر الصغير (NPS 1⁄2″–2″) في أنابيب القياس والخطوط الفرعية. ويُستخدم القطر المتوسط (NPS 3″–12″) في الخطوط الرئيسية الصناعية. ويُستخدم القطر الكبير (NPS 14″–48″) في الخطوط الرئيسية لنقل الكميات الكبيرة. أما القطر الكبير جدًّا (NPS 48″ فأكثر) فيُصنع حسب طلبات خاصة ولا يخضع لمواصفات قياسية.

التصنيف حسب المعالجة السطحية

التنظيف الحمضي والتسبيك / التلميع الميكانيكي / التلميع الكهربائي: التنقية والتسنين هي المعالجة القياسية لإزالة الترسبات واستعادة مقاومة التآكل. ويُحقِّق التلميع الميكانيكي تشطيبًا يتراوح خشونته بين ١٨٠ و٤٠٠ جريت، وهو مناسب لأنابيب النظافة في قطاعي الأغذية والأدوية. أما التلميع الكهربائي فيحقِّق خشونة سطحية تساوي Ra ≤ ٠٫٤ ميكرومتر، ويُستخدم في التطبيقات التي تتطلب وسائط عالية النقاء، وفي صناعات أشباه الموصلات والصناعات الصيدلانية الحيوية.

التصنيف حسب المعايير

المعايير الأمريكية / المعايير الصينية / المعايير الأوروبية / المعايير اليابانية: وتُستخدم معايير ASME B16.9 وB16.11 الأمريكية على نطاق واسع في المشاريع الهندسية في أمريكا الشمالية والمشاريع الدولية. بينما تنطبق المعايير الصينية GB/T 12459 و13401 على السوق الصينية. أما المعايير الأوروبية EN 10253-2 وEN 10253-4 فهي مخصصة للسوقين الأوروبي والشرق أوسطي. والمعايير اليابانية JIS B2311 وB2312 مناسبة للسوق الياباني والأسواق الآسيوية.

التصنيف حسب الاستخدامات الخاصة

التوصيلات الثلاثية الصحية / التوصيلات الثلاثية عالية الضغط / التوصيلات الثلاثية الكريوجينية / التوصيلات الثلاثية المطلية بمواد مقاومة للتآكل: تتميز التوصيلات الصحية (Sanitary tees) بجدران داخلية مصقولة (Ra ≤ 0.6 ميكرومتر) وتصميم خالٍ من النقاط الميتة، وهي مُطابِقة لمعايير 3A وFDA. أما التوصيلات عالية الضغط (High-pressure tees) فلها سماكة جدار تساوي أو تفوق Sch 160 أو Class 1500، وتُستخدم في الأنظمة ذات الضغط الفائق. أما التوصيلات الكريوجينية (Cryogenic tees) فقد اجتازت اختبار الصدم الكريوجيني، وتُستخدم في تطبيقات الغاز الطبيعي المسال (LNG) والنيتروجين السائل. أما التوصيلات المطلية المقاومة للتآكل (Corrosion-resistant coated tees) فهي مطلية بالإيبوكسي أو المجلفنة أو المطلية بالتيفلون، وتُستخدم في البيئات الدفينة أو شديدة التآكل.

قطاعات صناعية مستهدفة

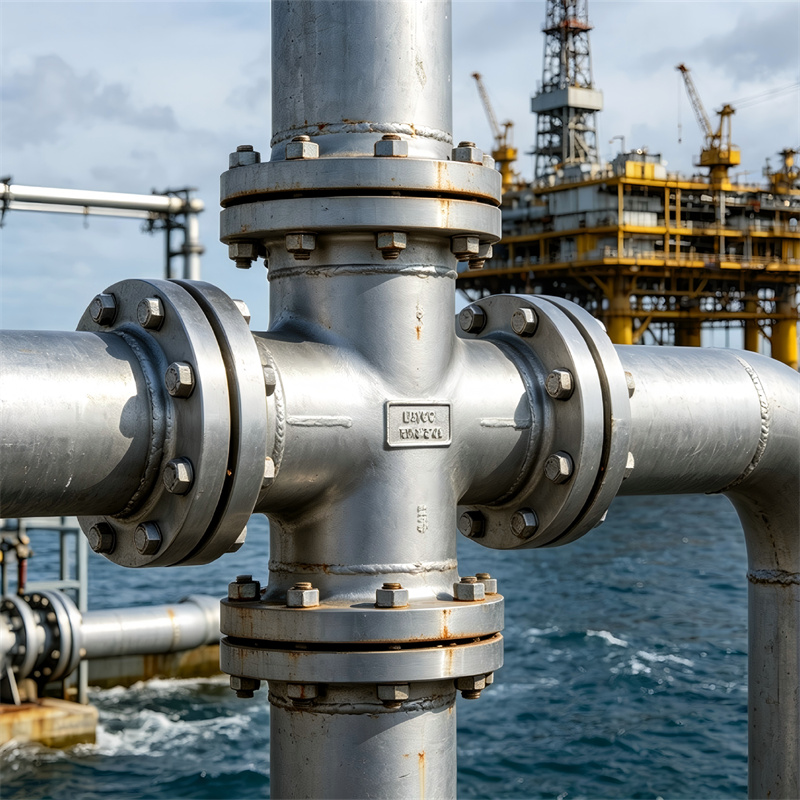

صناعة النفط والغاز

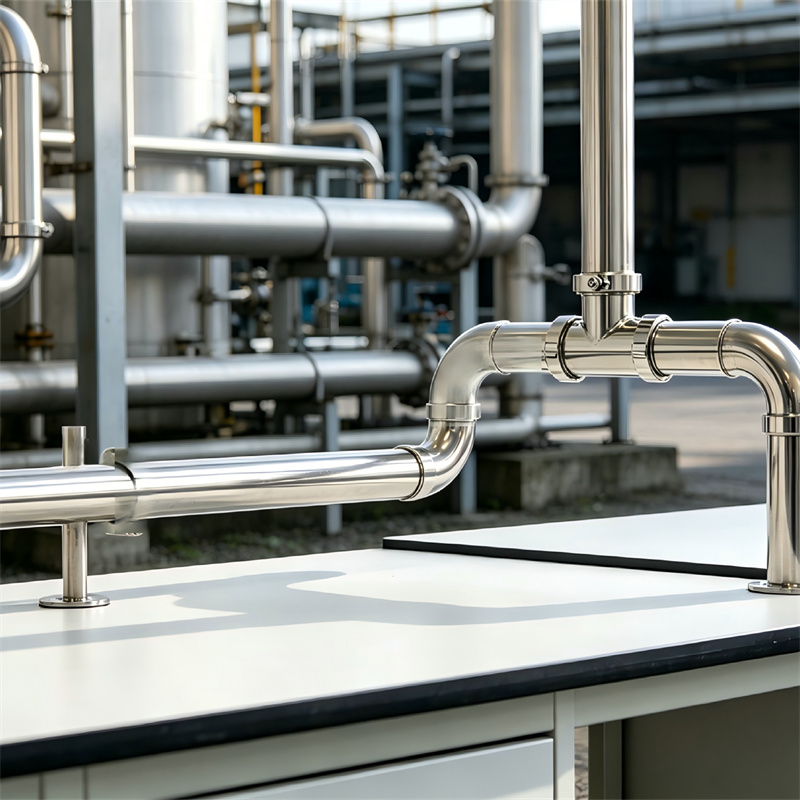

الصناعة الكيميائية والبتروكيماوية

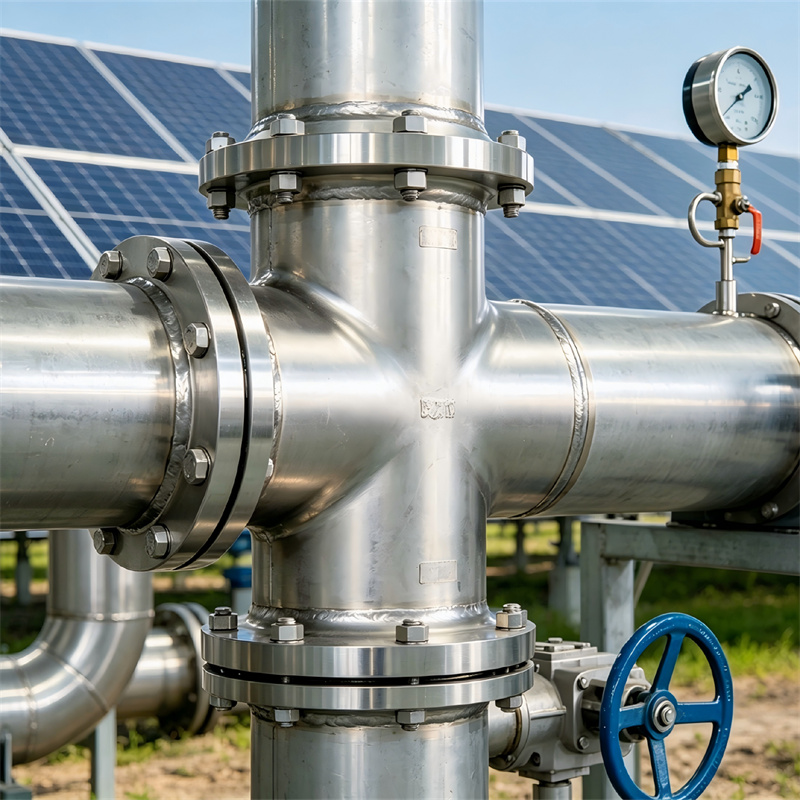

صناعة الطاقة والكهرباء

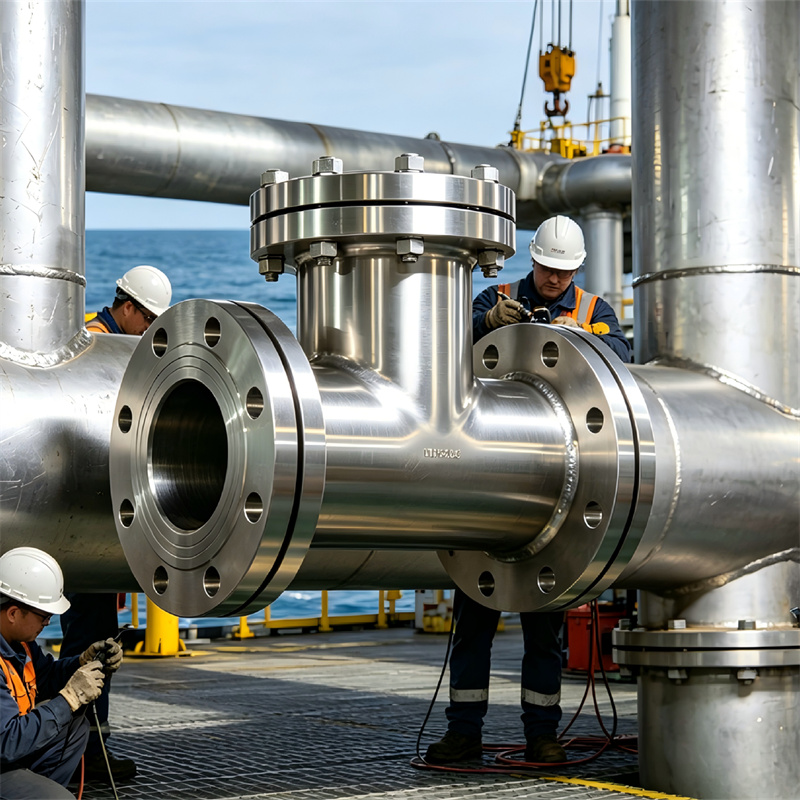

الهندسة البحرية وبناء السفن

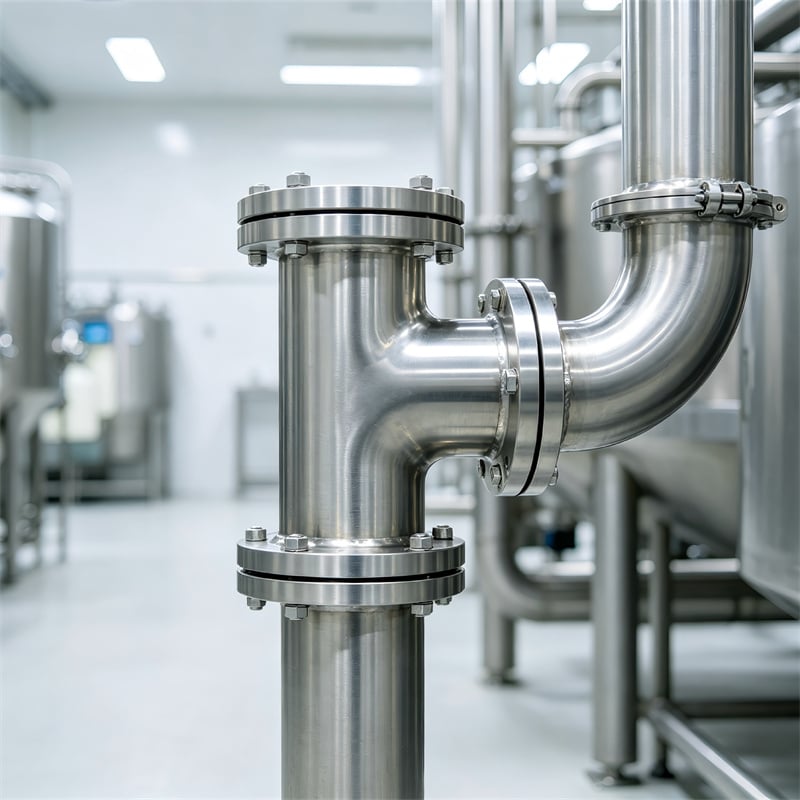

صناعة الأغذية والمشروبات

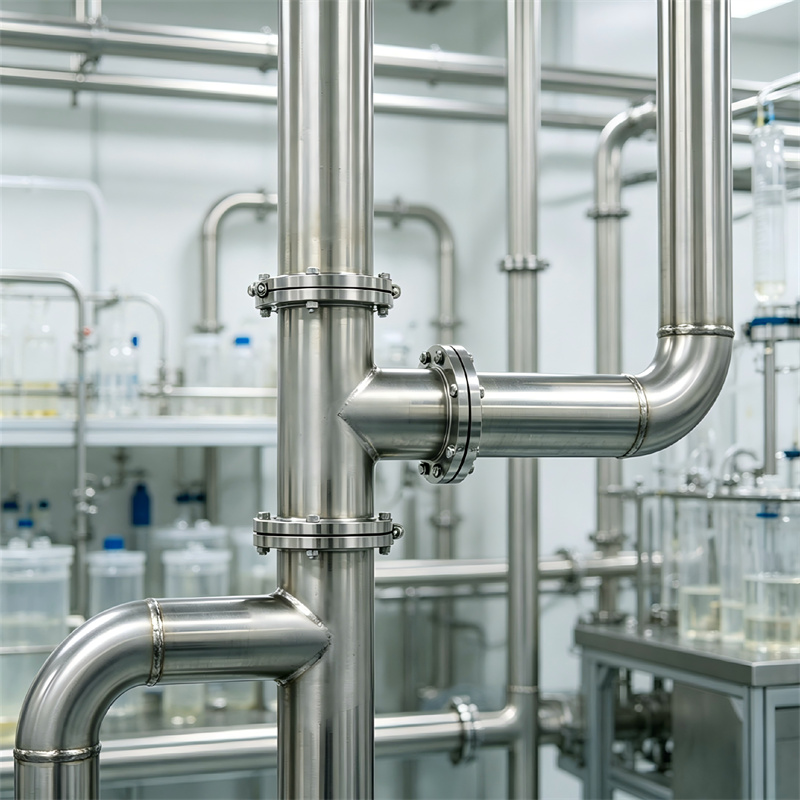

الصناعات الدوائية والتكنولوجيا الحيوية

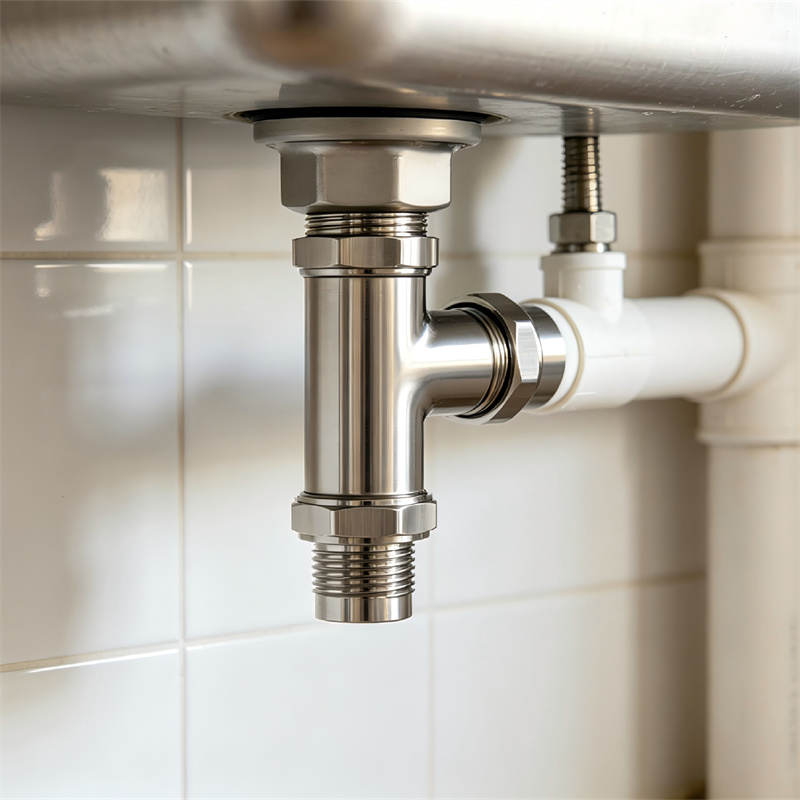

معالجة المياه وهندسة البيئة

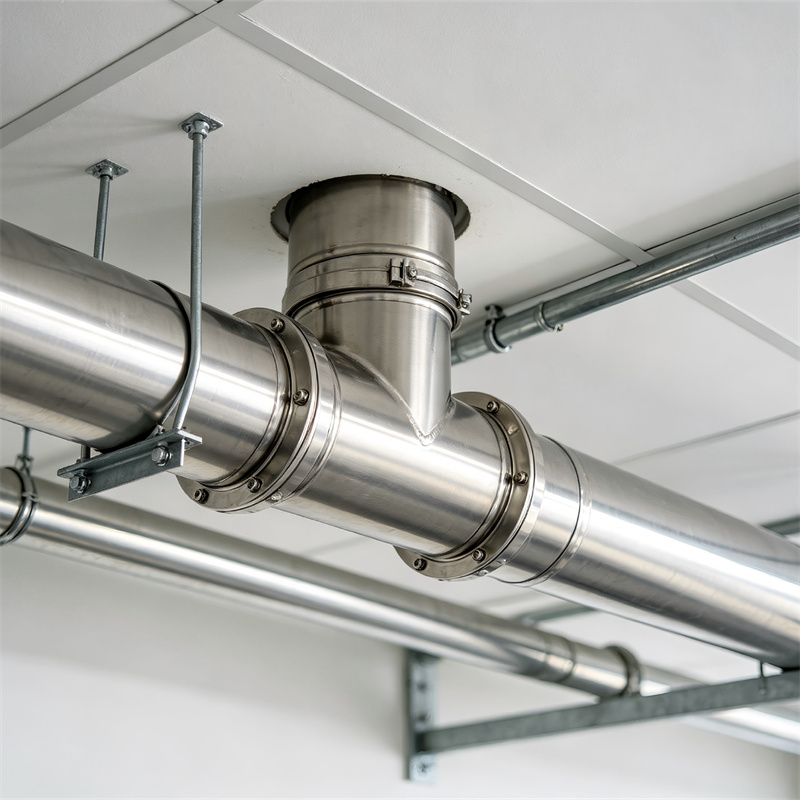

أنظمة التدفئة والتهوية وتكييف الهواء وأنظمة الحماية من الحرائق

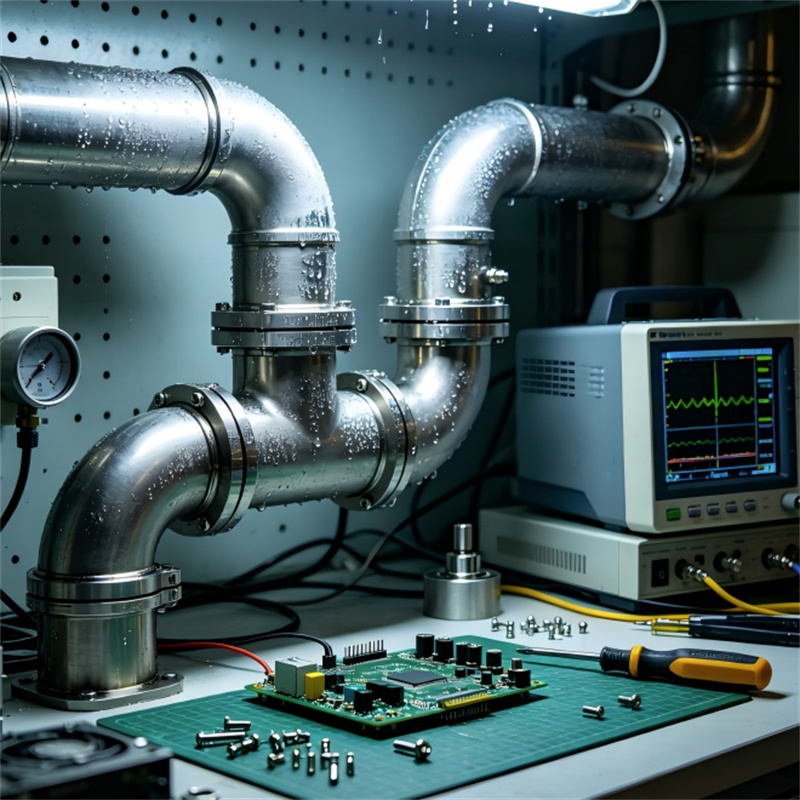

صناعة أشباه الموصلات والإلكترونيات

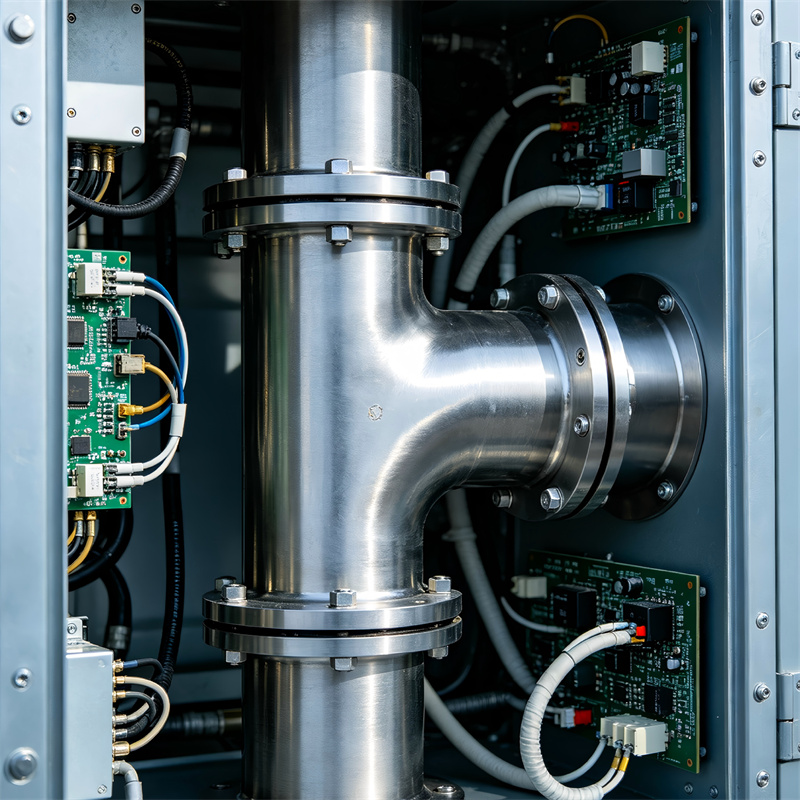

القطاع العسكري والفضائي

مزايانا الأساسية في الخدمة: أكثر من مجرد منتجات — نقدّم حلولاً متكاملة

سلسلة توريد قوية وضمان المخزون

نحتفظ بمجموعة متنوعة من المواصفات الشائعة في المخزون على مدار العام، لدعم عمليات الشراء بكميات صغيرة والشحن العاجل للطلبات، مما يضمن أوقات تسليم مستقرة وموثوقة.


نظام ضبط جودة صارم

نقوم بإجراء فحوصات شاملة تشمل جميع مراحل الإنتاج، بدءًا من استلام المواد الخام وانتهاءً بشحن المنتج النهائي، مستخدمين معدات لتحليل الطيف، واختبار الخواص الميكانيكية، والاختبارات غير التدميرية، لضمان إمكانية تتبع كل منتج.


دعم فني محترف وخدمات اختيار المنتجات

نقدّم خدمات فنية شاملة تشمل التفسير القياسي، واختيار المواد، والتحقق من الرسومات، وتوجيهات التركيب، لمساعدة العملاء على اختيار المنتجات المناسبة وتقليل مخاطر الشراء.


القدرة على التخصيص والمُعالجة المرنة

نقدّم دعمًا لطلبات التخصيص الخاصة بالأبعاد غير القياسية، والمواد الخاصة، والأشكال غير المنتظمة، ومعالجات السطح لتلبية المتطلبات الفريدة لمختلف المشاريع الهندسية.

نظام شهادات وامتثال شامل

تم اعتمادنا وفق المعايير الدولية بما في ذلك ISO 9001 وPED وIBR، ونوفّر شهادات المواد وفق المعيار EN 10204 (النوع 3.1/3.2) وتقارير التفتيش من أطراف ثالثة لتلبية متطلبات الدخول إلى المشاريع العالمية.


خدمات التوصيل والخدمات اللوجستية الفعّالة

أقمنا شراكات طويلة الأمد مع عدة شركات دولية لخدمات الشحن، ونقدّم خدمات النقل البحري والجوي والبري، بالإضافة إلى خدمة التوصيل من الباب إلى الباب، لضمان التسليم الآمن وفي الوقت المحدّد إلى الموانئ الرئيسية ومواقع الإنشاءات حول العالم.

دعم ما بعد البيع المخصص وضمان الجودة

نقدّم فترات ضمان جودة واضحة، وأسسنا آلية استجابة سريعة لمعالجة قضايا الجودة والاستفسارات الفنية على نحوٍ فوري، مما يضمن التشغيل السلس لمشاريع عملائنا.
