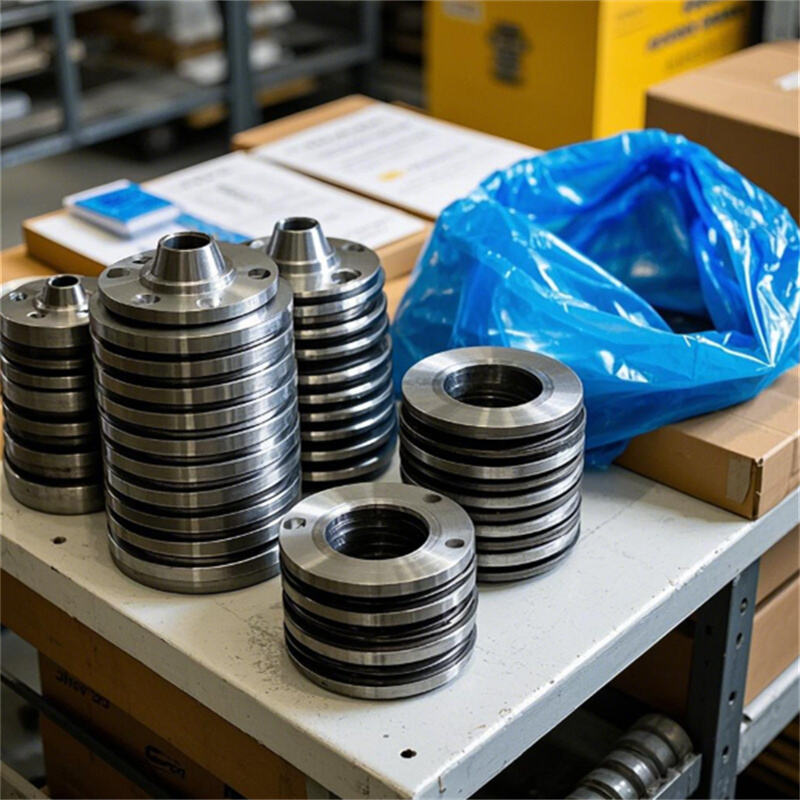

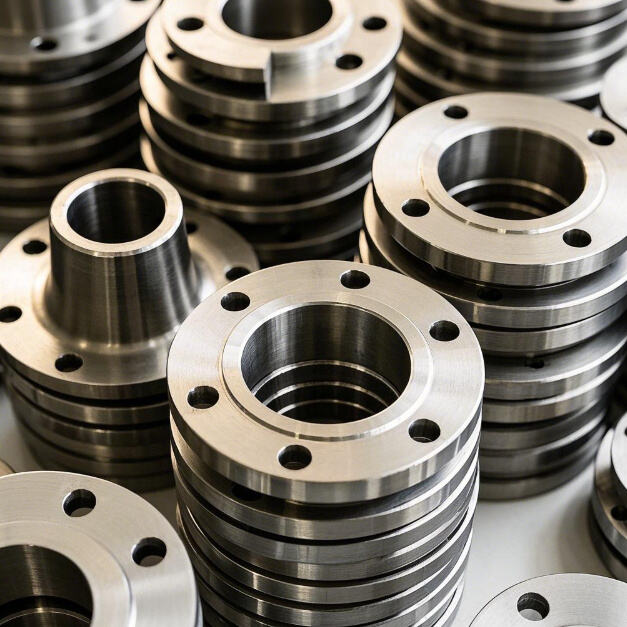

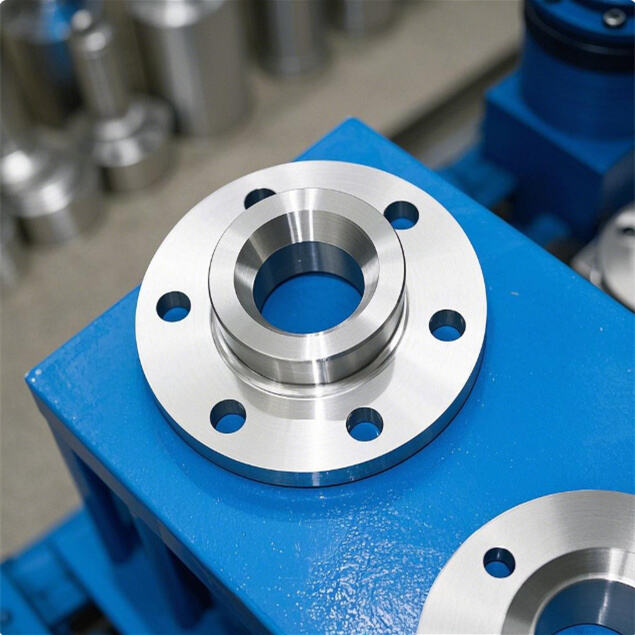

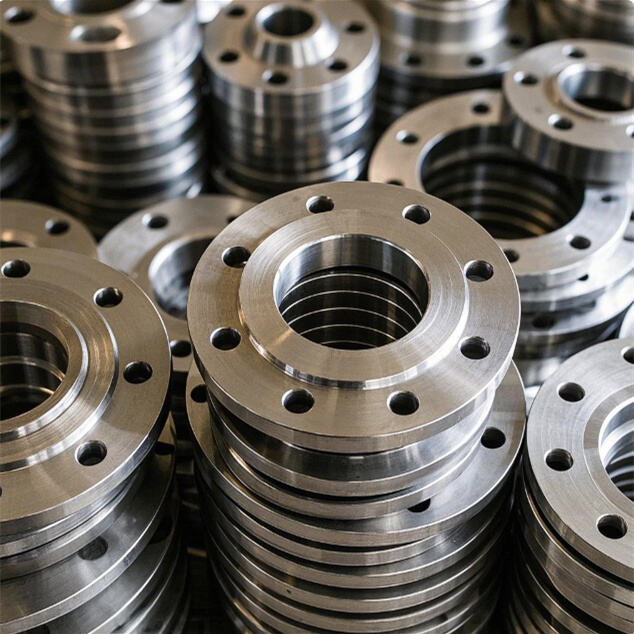

شفاهات من الفولاذ المقاوم للصدأ الصناعية، مخصصة لتوصيل ناجح
نحن متخصصون في تصنيع الشفاه من الفولاذ المقاوم للصدأ بجميع مراحله، ونتبع بدقة التصاميم والمواصفات الخاصة بك. ويشارك المهندسون الخبراء في جميع مراحل الإنتاج لضمان توافق كل شفة مقاومة للتآكل وعالية القوة مع المعايير بدقة ودمجها بسلاسة في نظامك. ونحن ملتزمون بتحسين أداء معداتك وكفاءة مشاريعك من خلال شفاه موثوقة للغاية من الفولاذ المقاوم للصدأ. للحصول على حل اقتصادي وفعال في تصنيع حسب الطلب، يرجى التواصل معنا فورًا!
1. تغطية كاملة للمواد
نقدم مجموعة واسعة من المواد، بما في ذلك الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وسبائك النيكل، وهاستيلوي، وسبائك النحاس-النيكل، وهي مناسبة للظروف التشغيلية القاسية مثل درجات الحرارة والضغوط العالية والتآكل الشديد.
2. عمليات تصنيع دقيقة
نتبع بدقة المعايير الدولية (ANSI/ASME/DIN) ونستخدم التشغيل الآلي باستخدام الحاسوب (CNC) لضمان دقة أسطح الإحكام والمتانة الهيكلية، مما يلغي خطر التسرب.
3. قدرة تسليم سريعة
بفضل منشآتنا الإنتاجية المرنة الخاصة بنا، نحافظ على مخزون من الشفاه القياسية ويمكننا الاستجابة بكفاءة للطلبات العاجلة، وبالتالي اختصار جداول المشاريع.
4. حلول مخصصة
نقوم بدعم الأبعاد غير القياسية، وتصنيفات الضغط الخاصة، ومتطلبات المواد المركبة، ونقدم إرشادات اختيار ودعمًا فنيًا لظروف العمليات.
| نوع الفلامج | DN |
القطر الخارجي (OD) ±Tol |
قطر دائرة البراغي (PCD) ±Tol |
السماكة (Thk) ±Tol |
ثقوب البراغي (الكمية×القطر) |
ارتفاع العنق (H) ±Tol |
ارتفاع سطح RF ±Tol |
تصنيف الضغط |
الماكينة الصحفية العاملة (Mpa) |
الوزن (كيلوغرام) |
| WN 150# | 50 | 165 ±0. 8 | 125 ±0. 5 | 16 ±0. 3 | 4×19 | 45 ±0. 5 | 2. 0 ±0. 1 | الفئة 150 | 1. 96 | 2. 1 |
| SO 300# | 80 | 200 ±1. 0 | 160 ±0. 6 | 19 ±0. 4 | 8×19 | 52 ±0. 5 | 2. 5 ±0. 1 | الفئة 300 | 5. 1 | 3. 8 |
| PL PN16 | 100 | 220 ±1. 2 | 180 ±0. 6 | 20 ±0. 4 | 8×22 | 56 ±0. 5 | 2. 0 ±0. 1 | رقم 16 | 1. 6 | 4.5 |
| SW PN40 | 65 | 185 ±0. 8 | 145 ±0. 5 | 22 ±0. 4 | 4×22 | 48 ±0. 5 | 3. 0 ±0. 2 | PN40 | 4 | 3. 2 |
| BL 600# | 40 | 152 ±0. 6 | 108 ±0. 4 | 25 ±0. 5 | 4×19 | 42 ±0. 5 | - | Class 600 | 10. 2 | 2. 8 |
| LWN PN25 | 150 | 280 ±1. 5 | 240 ±0. 8 | 24 ±0. 5 | 8×26 | 62 ±0. 8 | 3. 0 ±0. 2 | رقم 25 | 2. 5 | 8. 6 |
| TH 900# | 32 | 140 ±0. 6 | 102 ±0. 4 | 30 ±0. 5 | 4×19 | 38 ±0. 5 | 2. 5 ±0. 1 | الفئة 900 | 15. 3 | 2. 5 |
| LF PN10 | 200 | 340 ±1. 8 | 295 ±1. 0 | 22 ±0. 4 | 12×26 | 50 ±0. 5 | 1. 5 ±0. 1 | رقم 10 | 1 | 12. 4 |
| FF 150# | 125 | 270 ±1. 2 | 210 ±0. 7 | 22 ±0. 4 | 8×22 | 58 ±0. 5 | 2. 0 ±0. 1 | الفئة 150 | 1. 96 | 6. 2 |
| ORF 300# | 100 | 235 ±1. 0 | 190 ±0. 6 | 30 ±0. 5 | 8×22 | 60 ±0. 8 | 4. 8 ±0. 2 | الفئة 300 | 5. 1 | 9. 1 |
المواصفات القياسية للتسامح
|
المعلمات |
نطاق التسامح (ملم) |
المعيار المناسب |
|
قطر خارجي (OD) |
±(0. 1%×OD +0. 5) ≤ ±2. 0 |
ASME B16. 5 الجدول 5 |
|
البيانات المنسقة |
±0.25 (DN≤100)/±0.5 (DN>100) |
EN 1092-1 مرفق D |
|
السماكة (Thk) |
+2.0/-0.0 (PN≤40)/+3.0/-0.0 (الضغط العالي) |
ASME B16.5 §6.4.4 |
|
ارتفاع الرقبة (H) |
±1.0 |
DIN 2633 النوع 11 |
|
ارتفاع سطح RF |
±0.1 (Ra≤3.2μm) |
MSS SP-44 §7.3 |
تصنيف حسب نوع الفلنش
|
اختصار |
الاسم الكامل |
التطبيق |
|
WN |
فلنش رقبة اللحام |
الأنابيب ذات الضغط العالي، الأنظمة الحرجة |
|
لذا |
فلنش لحام الجيب |
الأنابيب ذات القطر الصغير، خطوط القياس |
|
اللغة الإنجليزية: PL |
فلنش مسطح من الصلب |
تطبيقات ذات ضغط منخفض، اقتصادية |
|
Sw |
فلنش مُسنَّن |
وصلات غير ملحومة، أقسام الصيانة |
|
BL |
Flange عمياء |
إغلاقات نهاية الأنابيب، اختبار الضغط |
|
LWN |
شفة اللحام الطويلة للرقبة |
أوعية ذات درجة حرارة/ضغط عالية |
|
ذ |
Flange مسمار |
أنظمة الغاز المضغوط |
|
تردد منخفض |
شفة المفصل المُلتف |
الوسائط المسببة للتآكل، الفك المتكرر |
|
فف |
شفة الوجه المسطح |
مواد الحشية اللينة، ختم الضغط المنخفض |
|
ORF |
شفة الوجه المرتفع |
مخصص لأنظمة ASME Class 150-2500 |
عوامل تقليل الضغط عند درجات الحرارة العالية
|
المادة/درجة الحرارة (°م) |
150°C |
300°C |
450°C |
600°م |
|
F304 |
1. 00 |
0. 92 |
0. 85 |
0. 65 |
|
F316L |
1. 00 |
0. 95 |
0. 90 |
0. 75 |
|
F321 |
1. 00 |
0. 97 |
0. 93 |
0. 80 |
ملاحظة: الضغط الفعلي في العمل = الضغط المذكور في الجدول × معامل التخفيض
إذا كنت مهتمًا بمنتجاتنا أو إذا كنت ترغب في تصنيع منتجات مخصصة، فيُرجى الاتصال بنا دون تردد.
مثل الصلب الكربوني والصلب السبائكي والصلب المقاوم للصدأ وما إلى ذلك، وتُستخدم بشكل شائع لتصنيع قطع الأنابيب والشفاه والوصلات الثلاثية والمرفقين.
مقاومة عالية للحرارة/التآكل. ضرورية في مجال الطيران/المعالجة الكيميائية. تُستخدم لصناعة أنابيب المفاعلات والصمامات والشفاه.
مقاومة تآكل عالية (الأحماض/الهالوجينات). ضرورية للبيئات الكيميائية/البتروكيميائية القاسية. تُصنع منها المفاعلات وأنابيب المبادلات.
مقاومة ممتازة لتآكل مياه البحر/الالتصاق البيولوجي. أساسية في التطبيقات البحرية/البحرية العميقة/تحلية المياه. تُستخدم بشكل شائع في أنابيب المكثفات/مياه البحر والتجهيزات.
توصيل كهربائي/حراري ممتاز وقابلية للسحب ومقاومة للتآكل. تُستخدم على نطاق واسع في الأسلاك الكهربائية ومبادلات الحرارة وأسطح المباني وشبكات السباكة.
سبيكة من النحاس والزنك، وتُعرف بقابلية التشغيل الجيدة ومقاومة التآكل، وتُستخدم بشكل شائع في تصنيع الصمامات وأنابيب وقطع أخرى.
