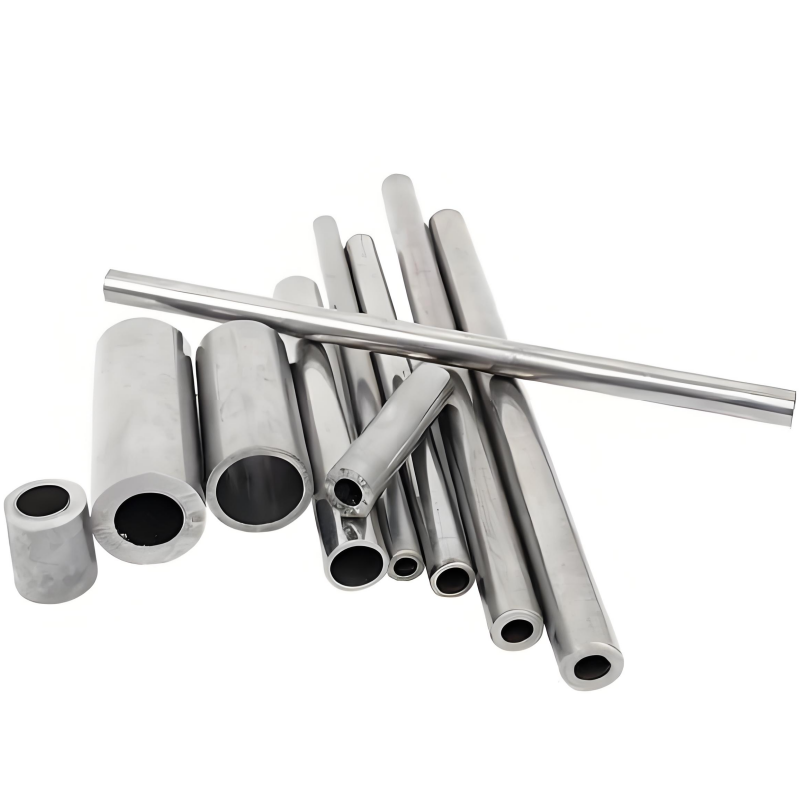

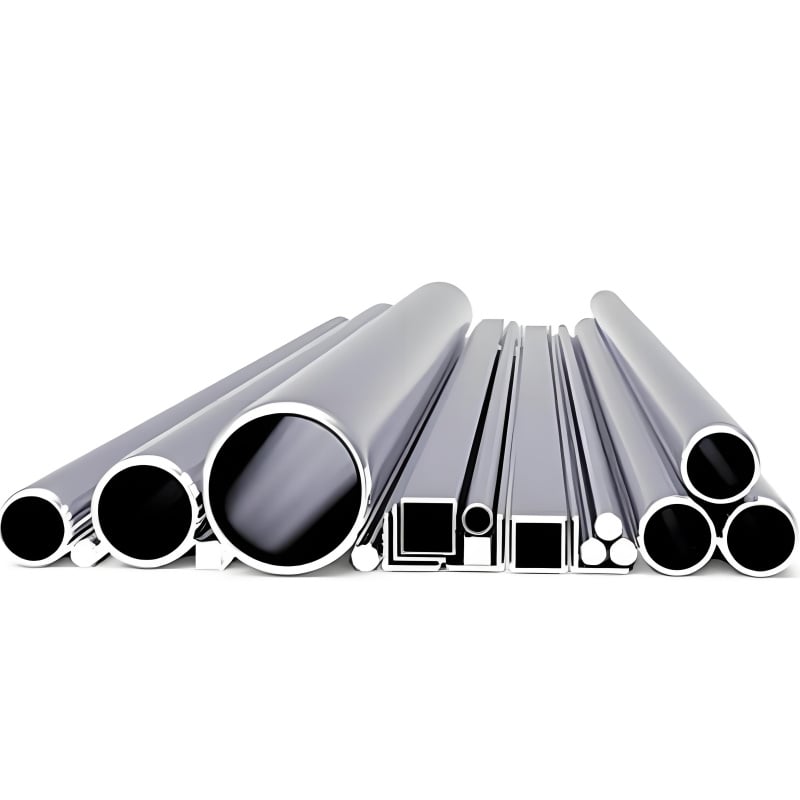

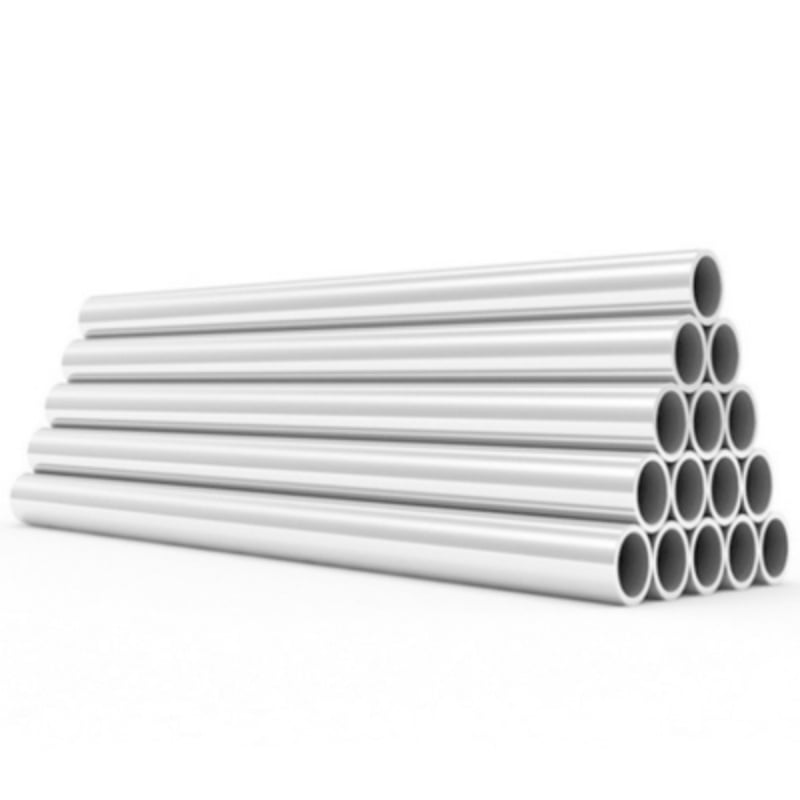

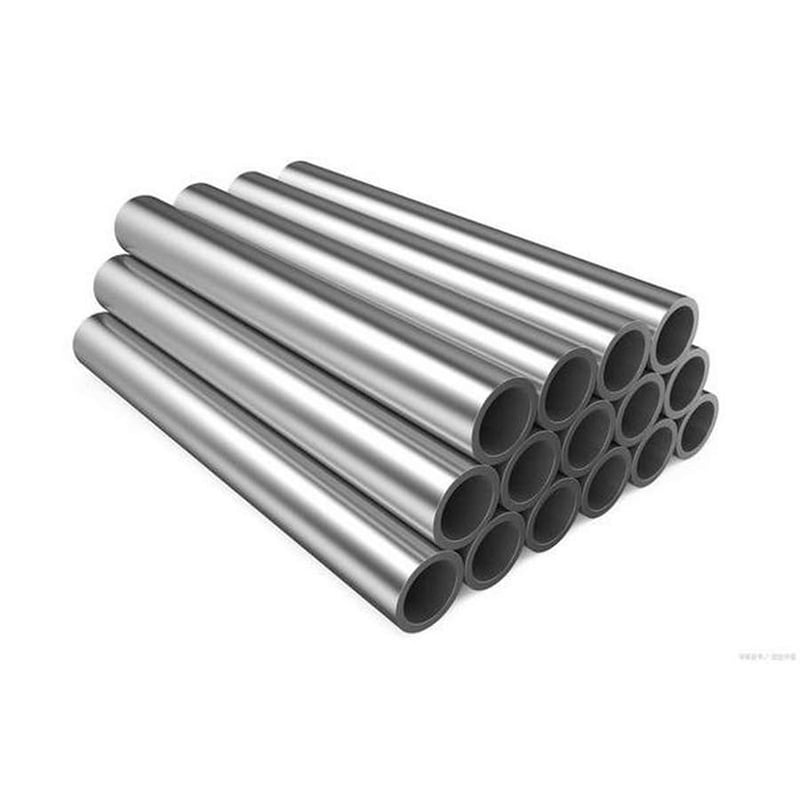

أنابيب نحاسية-نيكلية صناعية

المواصفات الفنية

التفاصيل

نوع المنتج

أنبوب/أنبوبة سبائك النحاس والنيكل غير الملحومة

المعايير المطبقة

ASTM B111 / ASME SB111، ASTM B466، ASTM B359، GB/T 8890، JIS H3300، BS EN 12451، DIN 17664 -1-21-11

الدرجات المشتركة

UNS C70600 (سبائك النحاس والنيكل بنسبة ٩٠/١٠)، UNS C71500 (سبائك النحاس والنيكل بنسبة ٧٠/٣٠)

الدرجات المكافئة

الصين : BFe10-1-1 (C70600)، BFe30-1-1 (C71500) -1
UK: CN102 (C70600)، CN107 (C71500) -1
ألمانيا : CuNi10Fe1Mn (C70600)، CuNi30Mn1Fe (C71500) -1
اليابان : C7060 (C70600)، C7150 (C71500) -1

عنصر

UNS C70600 (90/10)

UNS C71500 (70/30)

النحاس (Cu)

المتبقي (الحد الأدنى ٨٨,٦٪) -

المتبقي -36

النيكل (Ni)

٩,٠ – ١١,٠ -11

٢٩,٠ – ٣٣,٠ -27

الحديد (Fe)

١,٠ – ١,٨ -27

٠,٤٠ – ١,٠ -27

المنغنيز (Mn)

≤ 1.0 -11

≤ 1.0 -27

الزنك (Zn)

≤ 1.0 -11

≤ 1.0 -27

الرصاص (Pb)

≤ 0.05 -11

≤ 0.05 -27

الممتلكات

UNS C70600 (90/10)

UNS C71500 (70/30)

قوة الشد القصوى

٢٩٠ – ٥٧٠ ميغاباسكال -36

٣٨٠ – ٦٢٠ ميغاباسكال -36

مقاومة الشد (بعد التلدين)

≥ ٣٠٣ ميغاباسكال (٤٤ كيلو رطل/بوصة مربعة) -11

≥ 380 ميجا باسكال

مقاومة الخضوع (بعد التلدين)

≥ ١١٠ ميغاباسكال (١٦ كيلو رطل/بوصة مربعة) -11

≥ 130 ميجا باسكال

الحد الأدنى للإجهاد عند الانحناء (حالة التصلب هـ55)

≥ 393 ميغاباسكال (57 كيلو باوند لكل بوصة مربعة) -11

—

الاستطالة (بعد التليين)

≥ 42% (على طول 254 مم) -11

≥ 15% (على طول 50 مم)

الاستطالة (حالة التصلب هـ55)

أكبر من أو تساوي 10% -11

—

معامل المرونة

120 غيغاباسكال -36

140 جيجا باسكال -36

نسبة بواسون

0.34-36

0.33-36

معامل القص

46 غيغاباسكال -36

52 غيغاباسكال -36

الصلادة (المُنْعَش)

مقياس روكويل بي 15 -11

—

الصلادة (معيار H55)

مقياس روكويل بـ 72 -11

—

الممتلكات

UNS C70600 (90/10)

UNS C71500 (70/30)

الكثافة

٨٫٩ غ/سم³ -36

٨٫٩ غ/سم³ -36

نقطة الانصهار (الحالة الصلبة)

١١٠٠ °م -36

١١٧٠ °م -36

نقطة الانصهار (الحالة السائلة)

١١٥٠ °م -36

١٢٤٠ °م -36

سعة حرارية محددة

٣٩٠ جول/كغ·ك -36

٤٠٠ جول/كغ·ك -36

التوصيل الحراري

~٤٤ واط/متر·كلفن -36-

~٢٨ واط/متر·كلفن -36-

معامل التمدد الحراري

١٧ ميكرومتر/متر·كلفن -36

١٦ ميكرومتر/متر·كلفن -36

الموصلية الكهربائية

٩٫٨٪ من توصيلية النحاس القياسي -36

٤٫٦٪ من توصيلية النحاس القياسي -36

المقاومة الكهربائية

٠٫٣٤ أوم·مم²/متر

—

المواصفات الفنية

المدى / التفاصيل

يتم التحكم به بدقة. يجب أن يتطابق القطر الخارجي مع قطر الأنبوب الذي يتم لحامه إليه من أجل تحضير لحام سلس.

٥ – ٤١٩ ملم -1- (نوعي: ٦٫٣٥ – ١٥٢٫٤ مم)

سماكة الجدار (WT)

٠٫٥–١٠ مم -1-

الطول

مُخصَّص وفقًا لمتطلبات المشتري -1

تحمُّل القطر الخارجي (القطر الخارجي ≤ ٥٠ مم)

±0.05 مم

تحمُّل القطر الخارجي (القطر الخارجي > ٥٠ مم)

±0.1 ملم

تحمل سماكة الجدار

وفقًا لجدول ١١‏/١٢ في المواصفة القياسية ASTM B111

الوضع المستقيم

استقامة جيدة، مع سطح نظيف من الداخل والخارج -1

تقنية الربط

UNS C70600 (90/10)

UNS C71500 (70/30)

اللحام

ممتاز -27

ممتاز -27

اللحام بالبراز

ممتاز -27

ممتاز -27

اللحام بالأكسجين والإسيتيلين

عادل -27

جيد -27

لحام القوس الكهربائي المحمي بالغاز

ممتاز -27

ممتاز -27

اللحام بالقطب المغلف

جيد -27

ممتاز -27

لحام بالنقاط

جيد -27

ممتاز -27

اللحام بالوصلة

جيد -27

ممتاز -27

لحام الطرفين

ممتاز -27

ممتاز -27

القدرة على التشكيل البارد

جيد -27

جيد -27

القدرة على التشكيل الساخن

جيد -27

جيد -27

تصنيف القابلية للتشغيل الآلي

٢٠ (ASTM) -27

٢٠ (ASTM) -27

الحالة الميكانيكية

الوصف

O61

مُنقّى (لين) -

H55

مسحوب ومُخفّف من الإجهادات -11

H80

مسحوب بقوة -

مخصص

حالات حرارية أخرى متوفرة حسب الطلب -1

الصناعة

الاستخدامات النموذجية

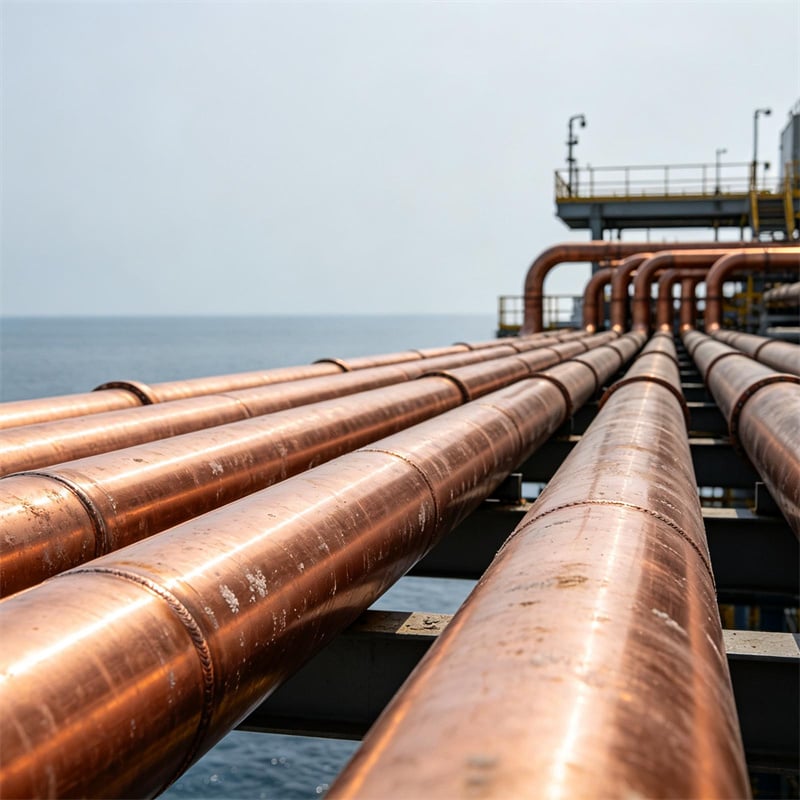

البحرية والمنصات البحرية

أنظمة أنابيب المياه المالحة، وبناء السفن، ومنصات الاستكشاف البحرية، والأنابيب تحت الماء -27

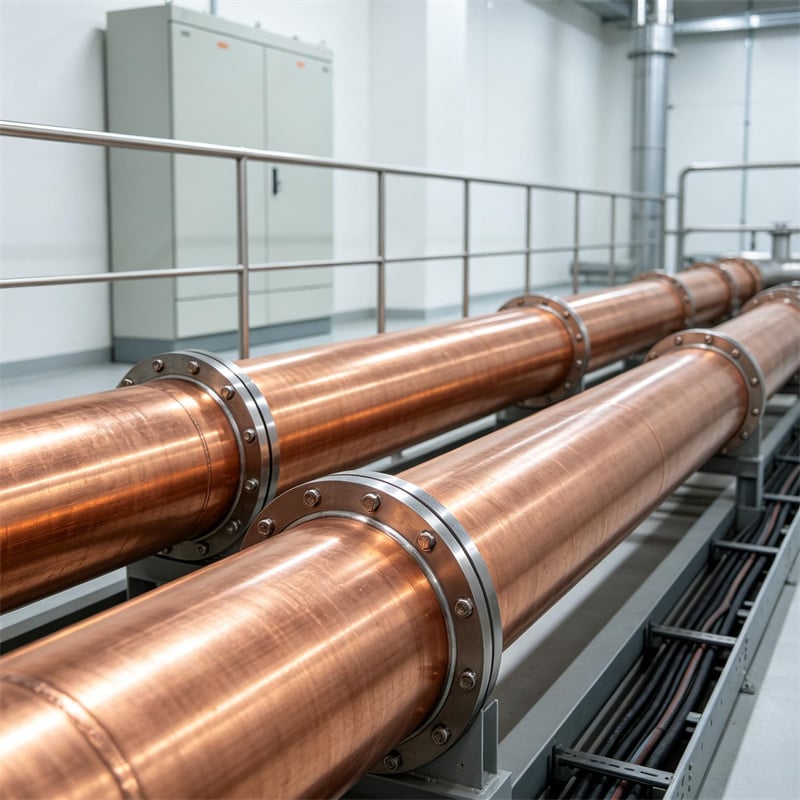

توليد الطاقة

المكثفات السطحية، ومبردات زيت التوربينات، والمكثفات البخارية للغدد -1-

مبادلات الحرارة

المكثفات، والمبخرات، والغلايات، ومبردات الهواء -1-

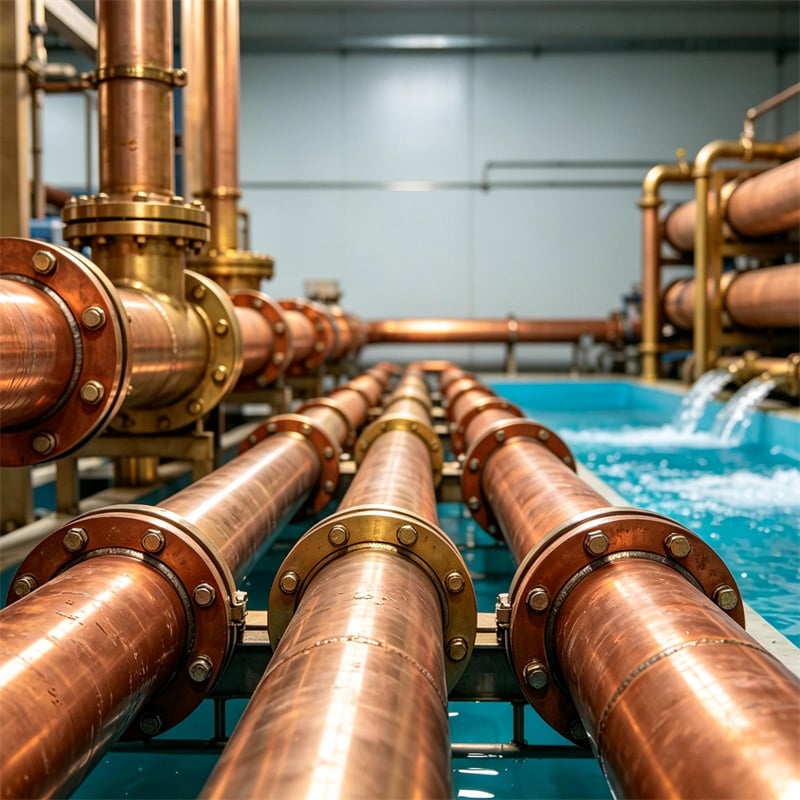

تحلية

مبخرات المياه، وسخانات المحلول الملحي، ومحطات التقطير -1-27

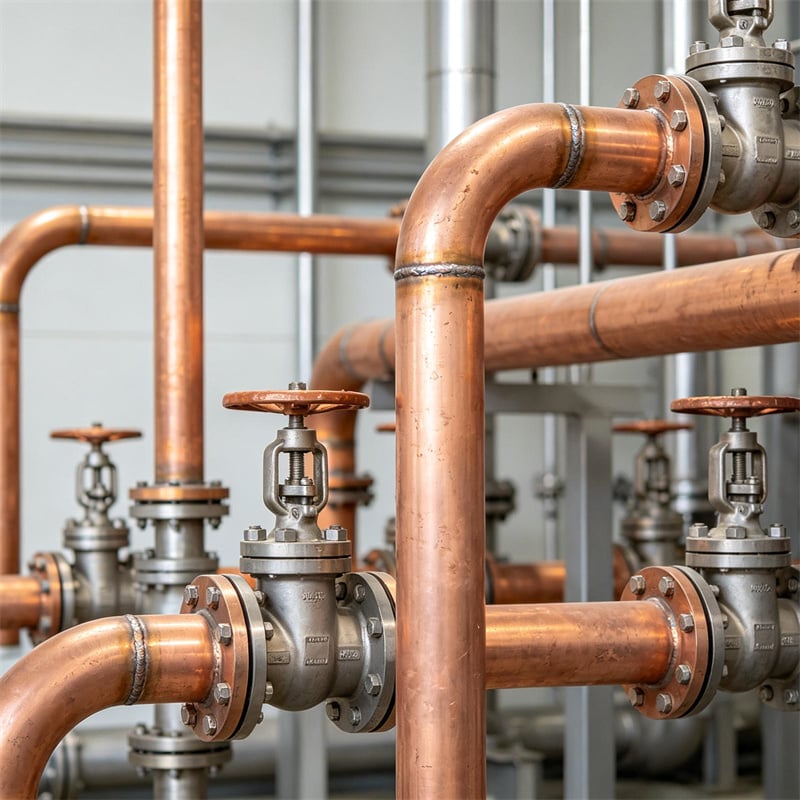

النفط والغاز

سخانات زيت الوقود، ومبردات الهواء المضغوط بين المراحل/بعد المراحل -1

الصناعة العامة

الحلقات الصلبة، وأغلفة مضخات آبار النفط، وأنظمة رش الحريق، والتبريد -1-21

الدرجة

الحالة

الحد الأقصى. ضغط العمل

C71500

مُلَيَّن (O)

٥٠٠ رطل/بوصة مربعة عند ١٠٠°ف (٣,٤٥ ميجا باسكال)

C71500

مُسحوب بقوة (H80)

٥٠٠ رطل/بوصة مربعة عند ١٠٠°ف (٣,٤٥ ميجا باسكال)

C70600

تطبيقات الضغط العالي

مُهندَس لخدمات الضغط العالي
