شفة من سبيكة النيكل والفولاذ حسب معايير ASME/ANSI

نوع الفلامج

DN

NPS

القطر الخارجي

(OD) ±Tol

دائرة البراغي

(PCD) ±Tol

السماكة

(Thk) ±Tol

ثقوب البراغي

(الكمية×القطر)

ارتفاع العنق

(H) ±Tol

ارتفاع سطح RF ± التحمل

تصنيف الضغط

الماكينة الصحفية العاملة

(Mpa)

تقريباً الوزن

(كيلوغرام)

WN Class 150

50

2

165 ±0. 8

125 ±0. 5

16 ±0. 3

4×19

45 ±0. 5

2. 0 ±0. 1

الفئة 150

1. 96

- 2. 3

WN Class 300

80

3

200 ±1. 0

160 ±0. 6

22 ±0. 4

8×19

52 ±0. 5

2. 5 ±0. 1

الفئة 300

5. 10

4.5

SO Class 600

40

1½

152 ±0. 6

108 ±0. 4

30 ±0. 5

4×19

42 ±0. 5

3. 0 ±0. 2

Class 600

10. 20

3. 2

فئة BL 900

50

2

222 ±0. 8

165 ±0. 5

43 ±0. 8

8×22

-

-

الفئة 900

15. 30

7. 8

سلسلة LWN B

300

12

485 ±1. 8

432 ±1. 0

38 ±0. 8

12×29

٩٥ ±١.٠

3. 0 ±0. 2

الفئة 150

1. 96

٣٥.٠

PL PN16

100

4

220 ±1. 2

180 ±0. 6

20 ±0. 4

8×22

56 ±0. 5

2. 0 ±0. 1

رقم 16

١.٦٠

5. 1

ORF PN40

65

2½

185 ±0. 8

145 ±0. 5

٢٨ ±٠.٥

4×22

48 ±0. 5

3. 0 ±0. 2

PN40

٤.٠٠

4. 0

FF Class 1500

100

4

٣٥٥ ±١.٢

٢٧٩ ±٠.٨

٥٧ ±١.٠

8×29

70 ±0. 8

7. 1 ±0. 2

الفئة 1500

25. 50

١٩. ٥

TH PN100

32

1¼

165 ±0. 6

117 ±0. 4

35 ±0. 6

4×22

38 ±0. 5

3. 0 ±0. 2

PN100

١٠٫٠٠

٣. ٥

SW Class 2500

25

1

١٣٦ ±٠٫٦

٩٢٫١ ±٠٫٤

43 ±0. 8

4×19

٣٥ ±٠٫٥

7. 1 ±0. 2

Class 2500

٤٢٫٥٠

4. 1

المعلمات

نطاق التسامح (ملم)

المعيار المناسب

قطر خارجي (OD)

±(0. 1%×OD +0. 5) ≤ ±2. 0

ASME B16. 5 الجدول 5

دائرة البرغي (PCD)

±0.25 (DN≤100)/±0.5 (DN>100)

EN 1092-1 مرفق D

السماكة (Thk)

+2.0/-0.0 (PN≤40)/+3.0/-0.0 (الضغط العالي)

ASME B16.5 §6.4.4

ارتفاع الرقبة (H)

±1.0

DIN 2633 النوع 11

ارتفاع سطح RF

±0.1 (Ra≤3.2μm)

MSS SP-44 §7.3

اختصار

الاسم الكامل

التطبيق النموذجي في سبائك النيكل

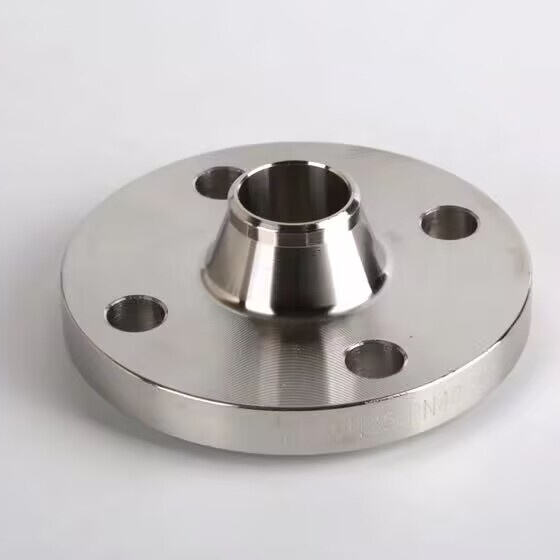

WN

فلنش رقبة اللحام

مفاعلات حرارة/ضغط عالية، أنابيب الأفران

لذا

فلنش لحام الجيب

خطوط ذات قطر صغير في المعالجة الكيميائية، أجهزة التحليل

BL

Flange عمياء

عزل الأوعية في الخدمة المسببة للتآكل

LWN

شفة اللحام الطويلة للرقبة

وصلات الأعمدة والأوعية تحت الضغط

اللغة الإنجليزية: PL

فلنش مسطح من الصلب

بيئات منخفضة الضغط وعالية التآكل

ORF

شفة الوجه المرتفع

الوصلة القياسية لأنظمة الفئة ASME

فف

شفة الوجه المسطح

الاتصالات بالمعدات المصبوبة، الأغطية الهشة

ذ

Flange مسمار

مبادلات حرارية ذات تبريد هوائي، أجهزة القياس

Sw

فلنش مُسنَّن

الوصلات غير الملحومة في مناطق الصيانة

المادة (UNS)

الاسم الشائع

الخصائص الرئيسية

عامل التخفيض عند درجة الحرارة:

200 درجة مئوية

400°س

600°م

800°م

N06600

إنكونيل 600

مقاومة الأكسدة، القوة

0. 97

0. 90

0. 82

0. 70

N06625

Inconel 625

مقاومة التآكل والتشقق، القوة

0. 98

0. 95

0. 90

0. 85

N10276

هاستيلوي C-276

مقاومة ممتازة للكلوريد

0. 99

0. 97

0. 94

0. 88

N08825

الـ 825

مقاومة حمض الكبريتيك/الفوسفوريك

0. 96

0. 89

0. 80

غير متوفر

N04400

مونيل 400

مقاومة ممتازة لحمض الهيدروفلوريك

0. 95

0. 85

0. 75

غير متوفر
