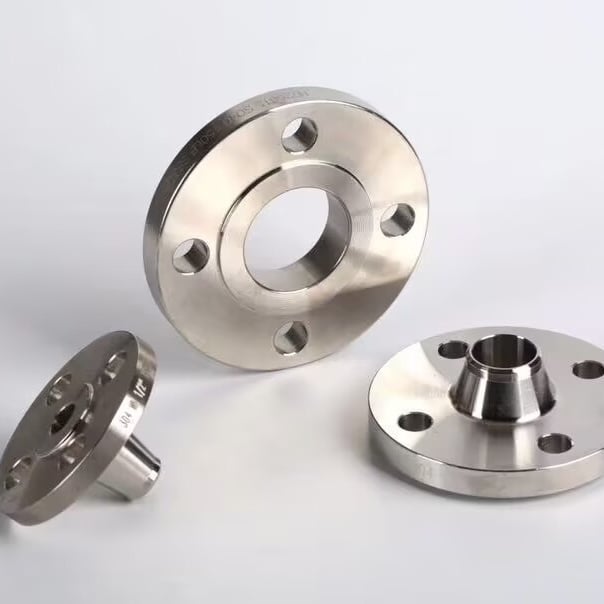

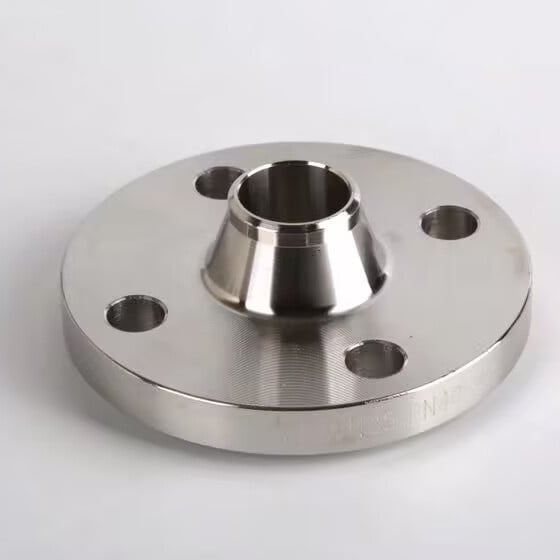

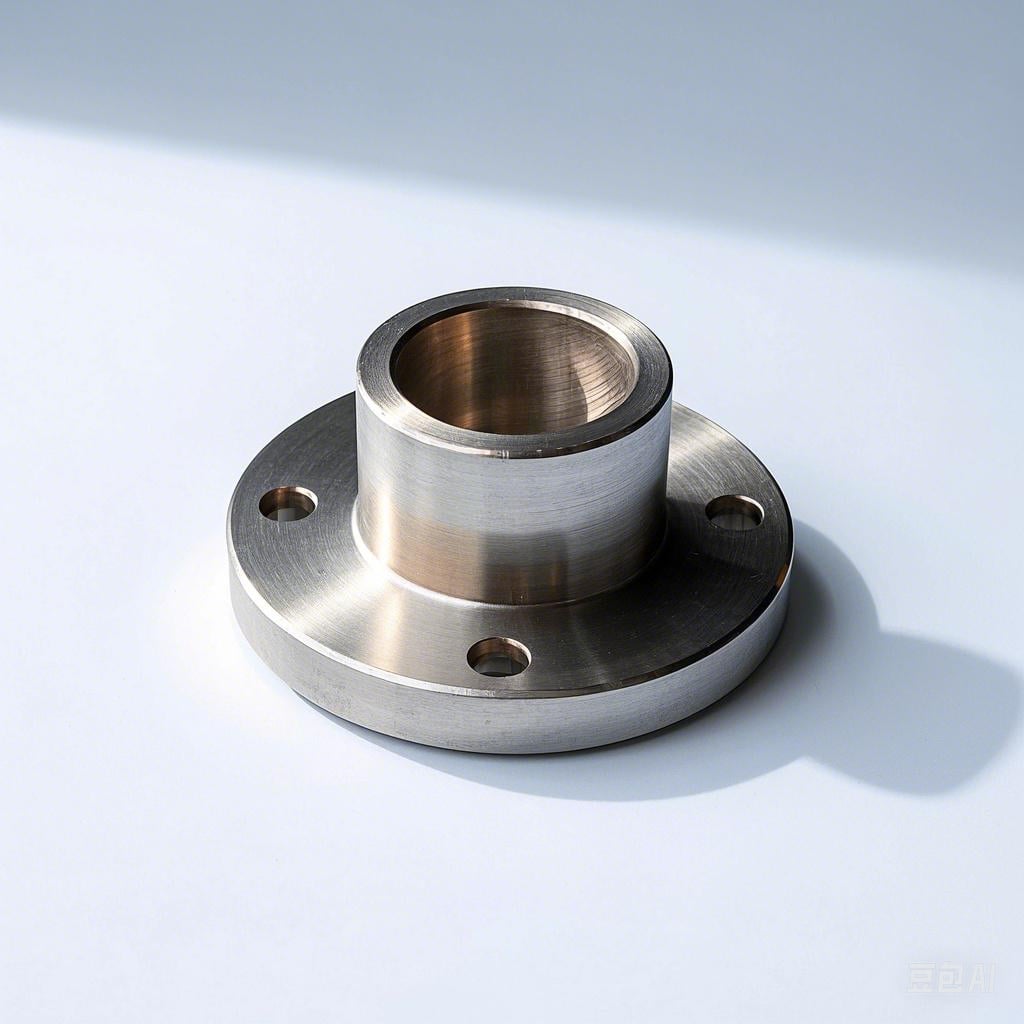

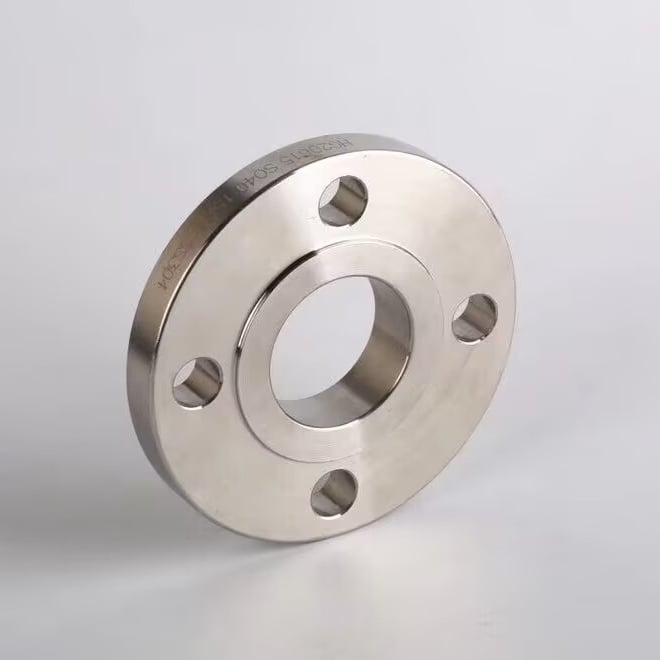

ASME/ANSI 니켈 합금 강철 플렌지

산업용 니켈계 합금(인코넬®, 하스텔로이®, 모넬® 등) 및 기타 특수 금속으로 제작된 플랜지 및 피팅을 정밀 제조하는 데 특화되어 있습니다. 당사의 엔지니어링 팀은 초과열, 고압, 고부식성 매체와 같은 극한의 환경 조건에서도 귀사의 프로젝트에 맞는 최적의 기술 사양을 충족하는 플랜지, 엘보우, 티, 조인트를 제공하기 위해 자재 선정부터 최종 납품까지 전략적으로 협업할 것입니다. 저희는 단순한 부품이 아닌 귀사의 핵심 시스템이 장기간 안정적이고 안전하게 작동할 수 있도록 약속드립니다. 맞춤형 기술 솔루션 및 견적을 받기 위해 오늘 바로 당사 엔지니어에게 문의하십시오.

문의 연락처 다운로드

설명

문제가 있나요?
저희와 연락해 주시면 됩니다.

+86-15710108231

[email protected]

문의

설명

TOBO 니켈 합금 플랜지의 4가지 핵심 장점

1. 다양한 재질 옵션

1. 뛰어난 내식성

하스텔로이 및 인콘넬과 같은 고등급 니켈계 재질로 제작되어 산, 알칼리, 고온 산화물과 같은 혹독한 매체로부터 우수한 내식성을 제공하며, 이로 인해 시스템의 장기적인 안전성을 보장합니다.

2. 뛰어난 고온 인장 강도

고온 환경에서도 극도로 높은 기계적 강도와 크리프 저항성을 유지하여 에너지 및 화학 산업과 같은 극한 조건에서 안정적이고 신뢰성 있는 성능을 제공합니다.

3. 정밀 제조 및 품질

ASME 등의 규격을 엄격히 준수하며, 정밀 가공을 통해 플랜지 밀봉면과 치수의 정확도를 보장함으로써 무누설 밀봉을 실현합니다.

4. 전문적인 선정 및 신속 대응

전문적인 소재 및 운전 조건 매칭 솔루션을 제공하고, 재고 및 유연한 생산 시스템을 활용하여 핵심 프로젝트의 긴급 납기 요구사항을 충족시킵니다.

스테인리스 강 플랜지 기술 사양 표(ASME B16.5 / DIN EN 1092-1)

니켈 합금 플랜지 기술 사양서 (ASME B16.5 / B16.47 / DIN EN 1092-1)

일반적인 재료: ASTM B564 UNS N06600 (Inconel 600), N06625 (Inconel 625), N10276 (Hastelloy C-276)
단위: mm (치수) | MPa (압력) | kg (중량)

플랜지 유형	DN	NPS	외경 (OD) ±공차	너트 배열 직경 (PCD) ±공차	두께 (두께) ±공차	볼트 구멍 (수량×지름)	목 높이 (높이) ±공차	RF Face Height ±Tol	압력 등급	작업용 프레스 (mpa)	대략 무게 (kg)
WN Class 150	50	2	165 ±0. 8	125 ±0. 5	16 ±0. 3	4×19	45 ±0. 5	2. 0 ±0. 1	Class 150	1. 96	2. 3
WN Class 300	80	3	200 ±1. 0	160 ±0. 6	22 ±0. 4	8×19	52 ±0. 5	2. 5 ±0. 1	Class 300	5. 10	4.5
SO Class 600	40	1½	152 ±0. 6	108 ±0. 4	30 ±0.5	4×19	42 ±0. 5	3. 0 ±0. 2	Class 600	10. 20	3. 2
BL 등급 900	50	2	222 ±0.8	165 ±0.5	43 ±0.8	8×22	-	-	Class 900	15.30	7. 8
LWN 시리즈 B	300	12	485 ±1.8	432 ±1.0	38 ±0.8	12×29	95 ±1. 0	3. 0 ±0. 2	Class 150	1. 96	35. 0
PL PN16	100	4	220 ±1. 2	180 ±0. 6	20 ±0. 4	8×22	56 ±0. 5	2. 0 ±0. 1	PN16	1. 60	5. 1
ORF PN40	65	2½	185 ±0. 8	145 ±0. 5	28 ±0. 5	4×22	48 ±0. 5	3. 0 ±0. 2	PN40	4. 00	4. 0
FF Class 1500	100	4	355 ±1. 2	279 ±0. 8	57 ±1. 0	8×29	70 ±0. 8	7. 1 ±0. 2	Class 1500	25. 50	19. 5
TH PN100	32	1¼	165 ±0. 6	117 ±0. 4	35 ±0. 6	4×22	38 ±0. 5	3. 0 ±0. 2	PN100	10. 00	3. 5
SW 등급 2500	25	1	136 ±0. 6	92. 1 ±0. 4	43 ±0.8	4×19	35 ±0. 5	7. 1 ±0. 2	등급 2500	42. 50	4. 1

허용오차 표준 사양

매개변수	공차 범위 (mm)	적용되는 표준
외경 (OD)	±(0. 1%×OD +0. 5) ≤ ±2. 0	ASME B16. 5 표 5
볼트 원주 (PCD)	±0.25(DN≤100)/±0.5(DN>100)	EN 1092-1 부록 D
두께(Thk)	+2.0/-0.0(PN≤40)/+3.0/-0.0(고압)	ASME B16.5 §6.4.4
목 높이(H)	±1.0	DIN 2633 형식 11
RF 마감면 높이	±0.1(Ra≤3.2μm)	MSS SP-44 §7.3

플랜지 타입 분류 (약어)

약어	본명	니켈 합금에서의 일반적 적용
WN	용접 목 플랜지	고온/고압 반응기, 가마 관류
그래서	소켓 용접 플랜지	화학 공정, 분석기의 소구경 배관
BL	눈 먼 플랜지	부식성 환경에서 용기의 차단
LWN	롱 용접 목 플랜지	탑기기 및 압력용기 연결부
Pl	평판 플랜지	저압, 고부식 환경
ORF	래이즈드 페이스 플렌지	ASME 클래스 시스템의 표준 연결
Ff	플랫 페이스 플랜지	주조 장비, 취성 라이닝 연결
번째	이 있는 플랜지	공랭식 열교환기, 계장 장치
SW	나사식 플랜지	정비 구역 내 비용접 연결부

재료 선정 가이드 및 고온 감량 계수

재질 (UNS)	일반 이름	주요 특성	온도에서 감률 계수:
			200°C	400°c	600°C	800°C
N06600	인코넬 600	산화 저항성, 강도	0.97	0.90	0. 82	0. 70
N06625	인코넬 625	피팅/크리비스 저항성, 강도	0. 98	0.95	0.90	0. 85
N10276	Hastelloy C-276	탁월한 염화물 저항성	0. 99	0.97	0. 94	0. 88
N08825	인콜로이 825	황산/인산 내성	0. 96	0. 89	0.80	해당 없음
N04400	모넬 400	우수한 수소불화산 내성	0.95	0. 85	0.75	해당 없음

비고 1: 실제 최대 허용 작동 압력(MAWP) = 표에 명시된 압력 × 저감 계수. 상세한 계산은 ASME B31. 3을 참조하십시오.
비고 2: 무게는 니켈 합금의 비중에 따라 대략적인 값이며 달라질 수 있습니다(예: N10276은 N06600보다 밀도가 높음).

제품에 관심이 있거나 제품을 제작 및 커스터마이징하길 원하신다면 언제든지 연락 주시기 바랍니다.
