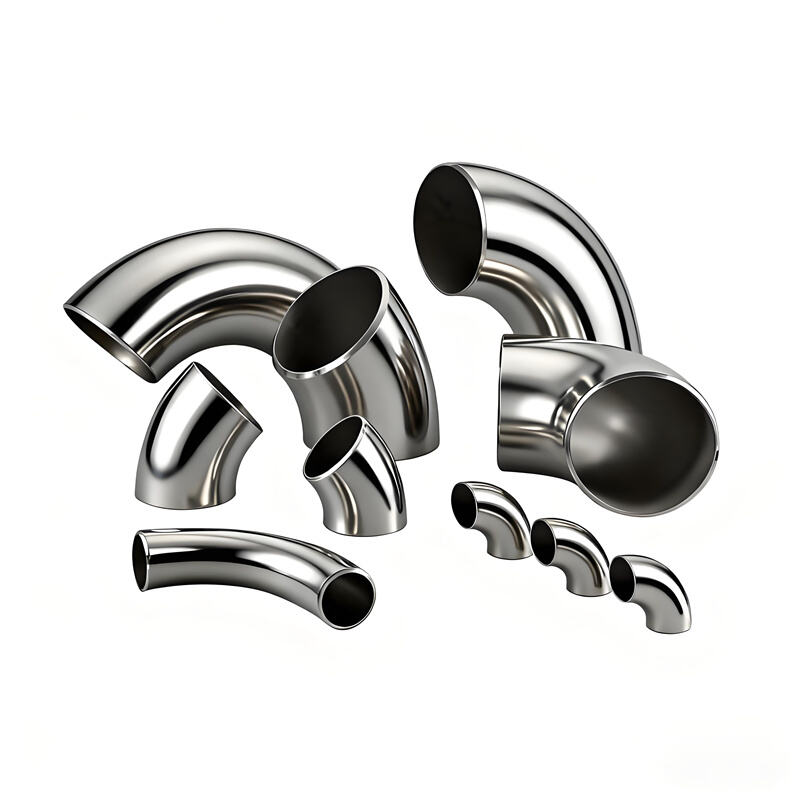

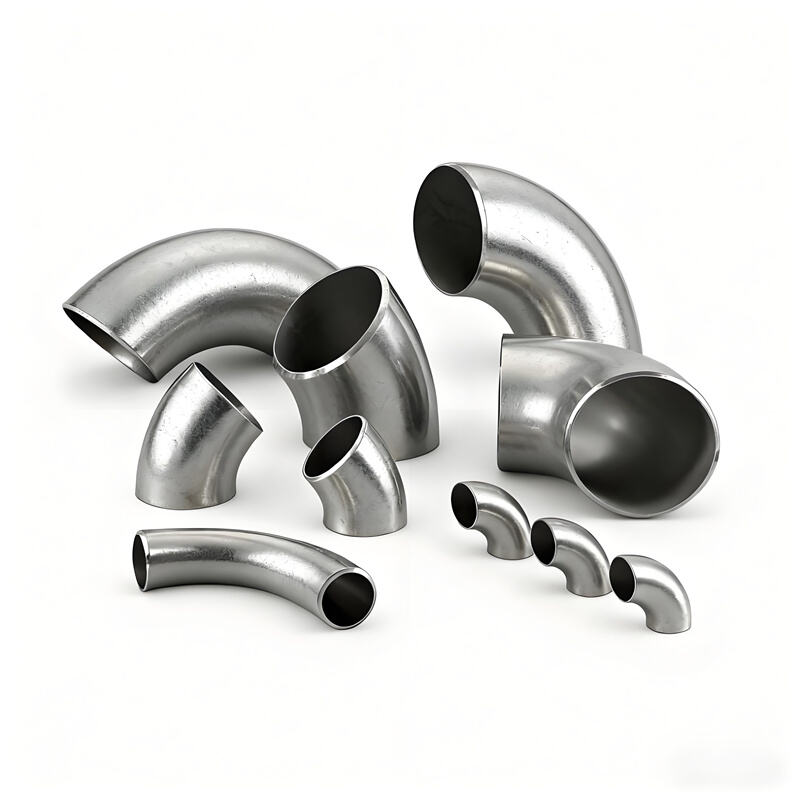

Elbow Twd 45 Degree Fittings Arian Ansawdd Uchel

Gan Broses Gwneuthredu

Mae hwn yn y dosbarthiad sylfaenol, ac yn diffinio cryfder y cysylltydd, ei ymarfer ac ei gost.

Crogfannau Di-seam

Disgrifiad: Wedi'i ffurfio o un darn sengl o bilod dur gwydr llyfn trwy brosesau fel tynnu poeth neu oer. Nid oes gwarth ar y corff cysylltydd.

Buddion: Cyflwr strwythurol gwell, safonau pwysau uchder, cysondeb eithriadol mewn trwch y wal, a chynhaltiaeth gwell i gyror a cholli. Y ddewis ffafriwedig ar gyfer gwasanaethau pwysau uchel, hanfodol a choiriog.

Safonau: ASTM A403 WP S (Heb Fynd) cyfres.

Cymhwysiadau: Nefyn a Gwa gas, Llinellau Steim Uchel Bwysau, Pibio Proses Hanfodol.

Gleiniau Welded

Disgrifiad: Ffurfiwyd o ddefnydd neu fwsig dur sy'n cael ei rowlio ac ei leinio ar hyd y mynd (leinio hyd-drech).

Buddion: Mwy cost-effeithiol ar gyfer diamedrau mwy (yn enwedig uwchben 24"). Addas ar gyfer cymhwysiadau pwysau canolig.

Safonau: ASTM A403 WP W (Welded) cyfres.

Cymhwysiadau: Llinellau dŵr isel i gyfartalog bwysau, cymhwysiadau pensaernïol, systemau proses nad ydynt yn hanfodol.

Gan Ongl Newid Cyfeiriad

Mae'n diffinio'r graddfa mewn y bydd cyfeiriad y llif yn cael ei newid.

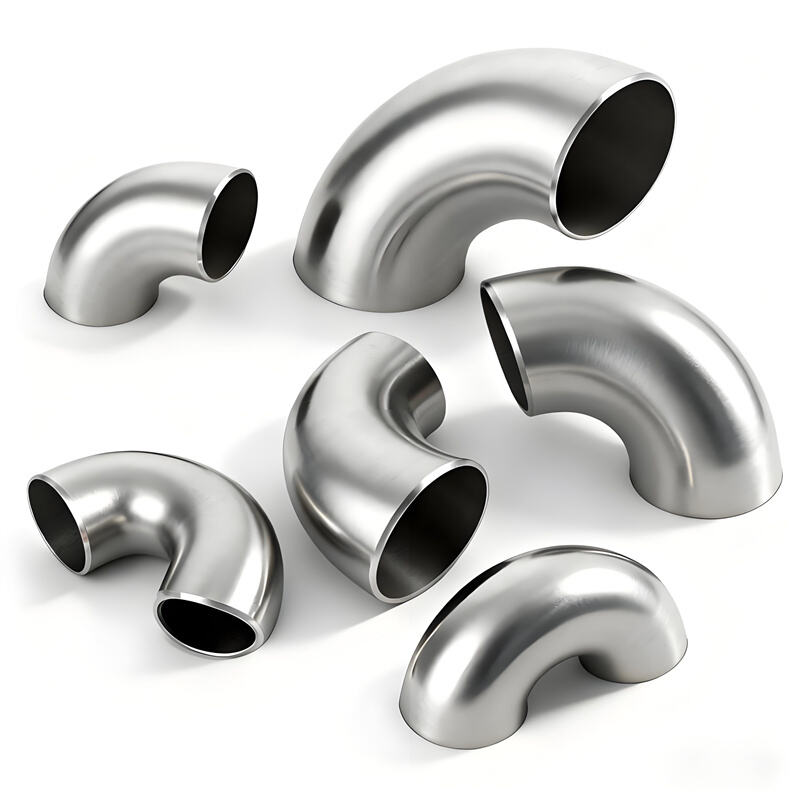

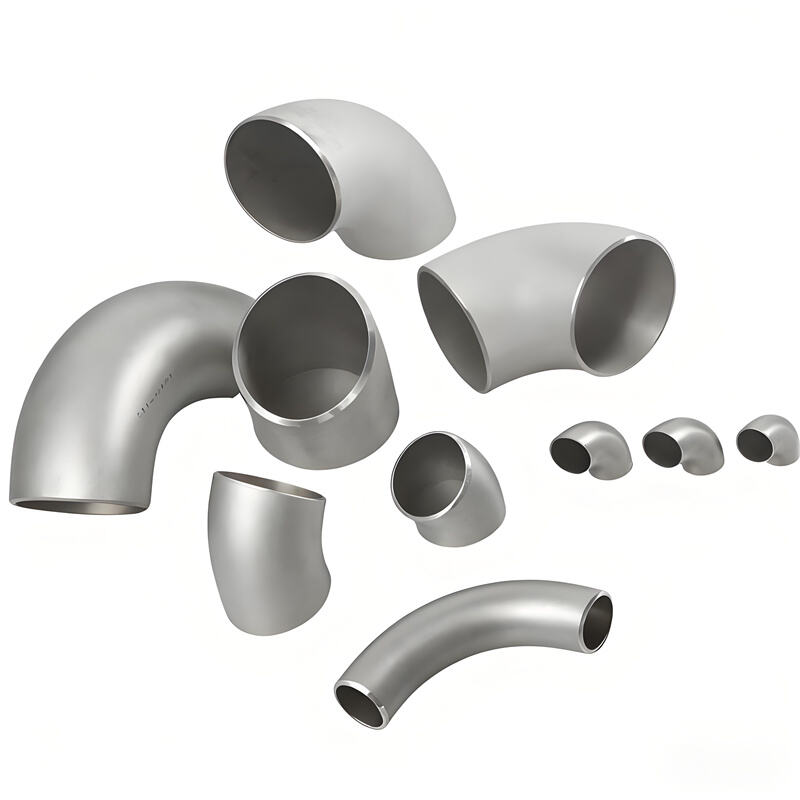

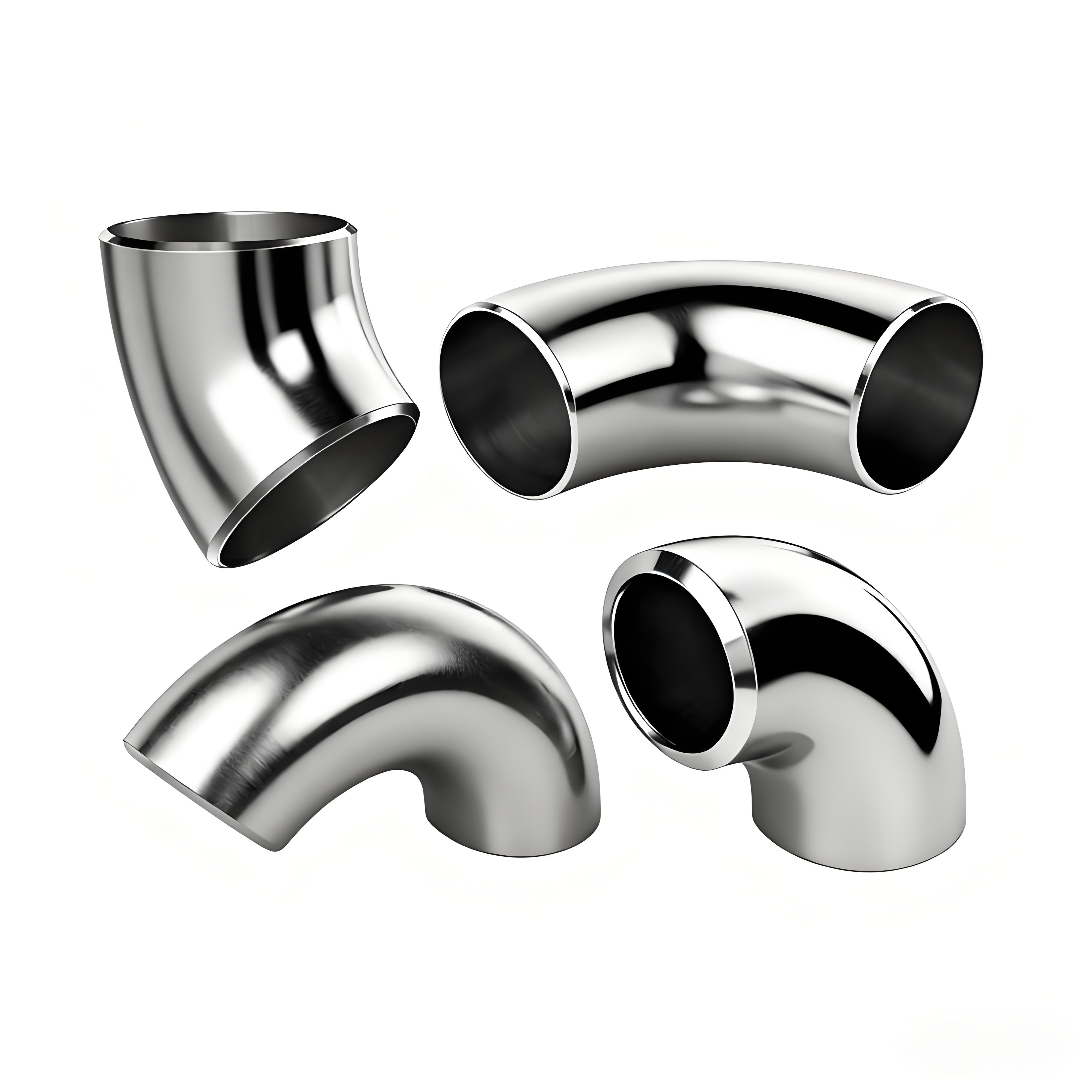

cynlluniau 90 Gradd: y math mwyaf cyffredin, a ddefnyddir i newid cyfeiriad perpendicwlar.

cynlluniau 45 Gradd: a ddefnyddir i newid cyfeiriad mwy raddol, gan leihau gollyngiad pwysau a thryfarn.

cynlluniau 180 Gradd (Bendiau Dychwelyd): a ddefnyddir i droi cyfeiriad y llif yn gyfan gwbl. Cyffredin mewn cyfnewyddion gwres, systemau cwl, a ffermydd tanc.

Onglau Arferol: (e.e., 30°, 60°, 90°) a gynhyrchir ar gyfer lansioedd system sydd ddim yn safonol.

Gan Ganolbwynt i Ganolbwynt Radiws

Mae'n diffinio carregredd y beng neu'r gi, ac yn effeithio'n sylweddol ar nodweddion y llif a'r straen.

Cynlluniau Radiws Byr (SR)

Disgrifiad: Mae'r pellter o ganolbwynt i wyneb yn hafal i faint y twll enwol (NPS) (e.e., mae gan ginllun SR 4" radiws o tua 4").

Caiff eu defnyddio: Ble mae gofod yn gyfyngedig. Maen nhw'n creu gollyngiad pwysau a thrwfarn uwch oherwydd y gi waeth.

Cynlluniau Radiws Hird (LR)

Disgrifiad: Mae'r pellter o ganol i wyneb yn 1.5 o weithiau maint y bibell nominal (NPS) (er enghraifft, mae gen sgewd 4" LR radiws o tua 6").

Cymwysiadau: Safon yr diwydiant. Mae'n darparu llif glirach, gostyngiad llai ar wasgedd, llai o lygru, ac yn lleihau tensiwn ar wal y bibell. Defnyddir ar gyfer y rhan fwyaf o brosesau a llinellau trawsnewid.

sgewdio 3D/5D

Disgrifiad: Is-set o sgewdio radiws hir sydd â radiws llinell ganolig 3 neu 5 o weithiau diamedr y bibell. Yn gyffredin mewn systemau hludo, cludiant pneumataidd, a chymwysiadau ble mae lleihau lygru a rhwystro yn hanfodol.

Gan Fath o Ben Cysylltu

Mae'n diffinio sut mae'r sgewd yn rhyngweithio â'r system bibellu.

Peniau BW (Butt-Weld): Y cysylltiad diwydiannol fwyaf cyffredin ac atebus. Mae'r ffitrhawun wedi'i goddef i feseddu â'r bibell ac yn cael ei gysylltu trwy loeiad lawn-drasgoredigaeth, gan greu system barhaol, heb ddrwgalo, ac yn uchel cryfder.

Dioddefwch SW: Mae'r pibell yn cael ei ffitio i fewn i sgcwâr y ffitrhau ac yna'n cael ei lofnodi o gwmpas y brig. Addas ar gyfer maintiau llai (NPS 2" a is) a gwasanaethau dan wasgedd uchel, ond ni chawso gael ei argymell ar gyfer gwasanaethau cryfach na chrosgludo neu lygru.

Dioddefwch (NPT) wedi'u Thredio: Mae gan y ffitrhau dwy fath o drawsion: femal (FPT) neu ddynol (MPT). Yn galluogi dadgymylu ond yn sensitif i gollau o dan anogaeth a throsiadau tymheredd. Angen arwyneb arbed. Cyffredin mewn gwasanaethau defnyddiol.

Dioddefwch Wedi'u Fflangio: Mae'r gongl wedi'i chrynhoi â fflang ar gyfer cysylltu â bolts. Defnyddir ar gyfer cysylltu â offer, klefyrau, neu adranau sydd angen eu hadgymalu'n aml.

Gan Radd Faterol

Mae'n diffinio cyfansoddiad cemegol a chynghoriant i grosgludo.

Graddau Austenig:

304/304L: Y radd fwyaf versatil a defnyddir eithriadol. Cynghoriad crosgludo rhagorol ar gyfer y rhan fwyaf o gymwysiadau cyffredinol. Mae gan 304L cynnwys carbon is i wella gallu cario a chynghoriad i sensitifedd.

316/316L: Gwrthsefyll corrosion gwell oherwydd ychwanegu Molybdenwm (Mo), gan ddarparu gwrthsefyll dadle, chloreiddyn a asidau. Safon "Marine Grade" ar gyfer prosesu cemegol, cyfeiriadau arfordirol a dŵr halog.

Graddau Duplex a Super Duplex:

S31803/S32205 (Duplex 2205): Mae'n cynnig cryfder uwch a gwrthsefyll gwell i crackio o dan straen corrodwyr (SCC) a cholli/corrosion crevys yn gymharu â 316L. Defnyddir mewn amgylcheddau morlifa, olew ac nwy, a chemegol eithaf corrosif.

S32750 (Super Duplex): Cryfder a gwrthsefyll corrodwyr hyd yn haws, addas ar gyfer y sefyllfaoedd fwyaf agresydd.

Aglomyddion Arbennig: Yn cynnwys graddau fel 317L, 904L, a 254 SMO ar gyfer amodau corrodwyr eithaf (e.e., asid sulfurig, asid ffosfforig).

Gan Gorlanllediad Arwyneb

Hanfodol ar gyfer rhagnodau hamddenol a chosmetig.

Corlanllediad Felin: Y gorlanllediad safonol wrth gynhyrchu.

Peithliedig a Threchu: Triniaeth cemegol i dynnu'r sgil a gwella haen ocsid chromiwm naturiol, uchafu gwrthsefyll corrodwyr.

Electrogolwedig (EP): Proses electrogemegol sy'n tynnu deunydd ar wyneb, gan greu arwyneb yn hyd-borfoledd, microsgopigol glir a chynhyrchfawr o gwrth-gori. Angenrheidiol ar gyfer y diwydiant Semiconductor, Pharbarth (FDA), a rhaglenni Bwyd a Diod Braidd Safon Uchel.
